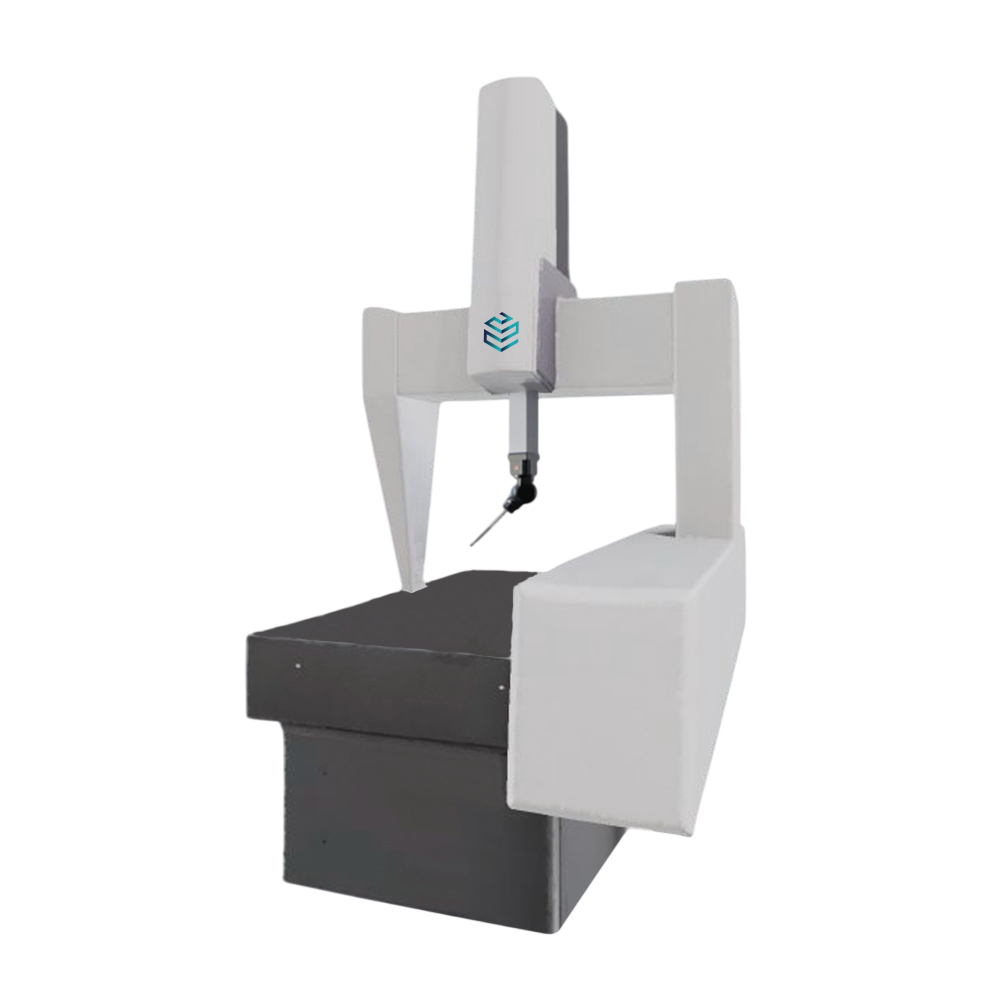

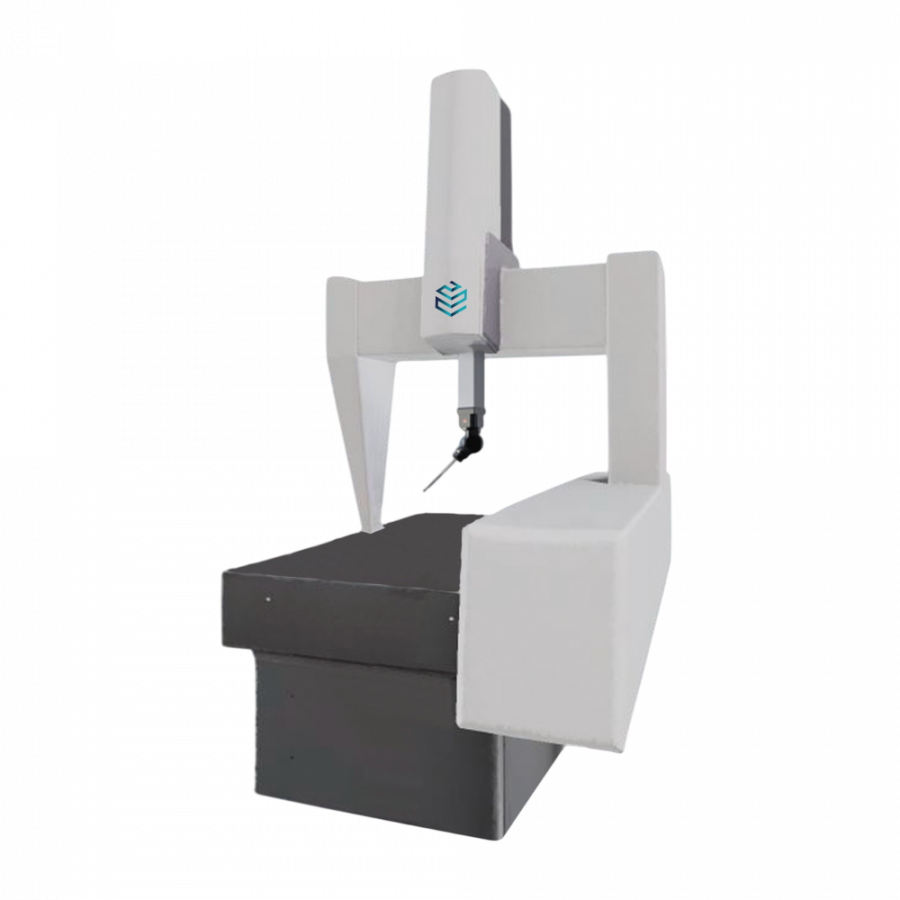

Координатно-измерительная машина Мастер RS
По запросу
Высокоточные стационарные координатно-измерительные машины Мастер RS предназначены для измерений геометрических размеров изделий сложной формы, отклонения формы и расположения поверхностей элементов изделий.
Подробности
Высокоточные стационарные координатно-измерительные машины Мастер RS предназначены для измерений геометрических размеров изделий сложной формы, отклонения формы и расположения поверхностей элементов изделий. КИМ Мастер RS идеально подходят для автоматизации процессов высокоточного контроля качества выпускаемых изделий, обеспечивая соответствие изделий технической документации и стандартам.
Конструкция машин серии RS портальная, с неподвижным измерительным столом и боковым приводом портала. Перемещение измерительной системы по осям осуществляется на воздушных подшипниках. Дополнительно КИМ серии RS могут оснащаться поворотным столом и системой температурной компенсации с магнитными температурными датчиками, установленными на осях и выносным датчиком для установки на деталь.
Измерения производятся в ручном и автоматическом режимах. В ручном режиме управление перемещением КИМ по осям осуществляется при помощи пульта управления. В автоматическом режиме – с помощью программного обеспечения, установленного на компьютер.
КИМ Мастер RS изготавливаются в 75 типоразмерах: 6.8.6, 6.9.6, 6.10.6, 6.11.6, 6.12.6, 8.10.7, 8.11.7, 8.12.7, 8.13.7, 8.14.7, 8.15.7, 8.16.7, 8.17.7, 8.18.7, 10.12.8, 10.13.8, 10.14.8, 10.15.8, 10.16.8, 10.17.8, 10.18.8, 10.19.8, 10.20.8, 10.21.8, 10.22.8, 12.14.10, 12.15.10, 12.16.10, 12.17.10, 12.18.10, 12.19.10, 12.20.10, 12.21.10, 12.22.10, 12.23.10, 12.24.10, 12.25.10, 12.26.10, 15.18.12, 15.19.12, 15.20.12, 15.21.12, 15.22.12, 15.23.12, 15.24.12, 15.25.12, 15.26.12, 15.27.12, 15.28.12, 15.29.12, 15.30.12, 15.31.12, 15.32.12, 15.33.12, 15.34.12, 15.35.12, 18.24.15, 18.25.15, 18.26.15, 18.27.15, 18.28.15, 18.29.15, 18.30.15, 18.31.15, 18.32.15, 18.33.15, 18.34.15, 18.35.15, 18.36.15, 18.37.15, 18.38.15, 18.39.15, 18.40.15, 18.41.15, 18.42.15, при этом допускается изготовление КИМ Мастер RS промежуточных типоразмеров. КИМ Мастер RS типоразмеров 6.8.6, 6.9.6, 6.10.6, 6.11.6 и 6.12.6 изготавливаются в двух исполнениях (А и Б) по точности. Могут оснащаться измерительными системами на базе измерительных головок REVO-2, серии PH10, серии PH, серии MH и измерительными датчиками TP6, TP20, TP200, SP25, SP80, RSP2, RSP3. Дополнительно могут оснащаться датчиками SFP2 (для измерений параметров шероховатости), RVP (бесконтактный датчик), RUP (ультразвуковой датчик для измерений толщины), RTP (датчик измерений температуры).
Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
Имеют портальную конструкцию с неподвижным измерительным столом и боковым приводом портала, изготовленного из термоустойчивых материалов (гранит, керамика).
Диапазон измерений по оси координат Х в зависимости от типоразмера составляет от 0 до 1800 мм, по оси координат Y – от 0 до 4200 мм, а по оси координат Z – от 0 до 1500 мм.
Могут оснащаться измерительными системами на базе измерительных головок REVO-2, серии PH10, серии PH, серии MH и измерительными датчиками TP6, TP20, TP200, SP25, SP80, RSP2, RSP3.
Могут изготавливаться в 6 максимальных типоразмерах 6.12.6, 8.18.7, 10.22.8, 12.26.10, 15.35.12, 18.42.15.
Типоразмеры 6.8.6, 6.9.6, 6.10.6, 6.11.6 и 6.12.6 могут изготавливаться в двух исполнениях (А и Б) по точности, где исполнение Б имеет более высокую точность.
Имеют минимальные габаритные размеры при максимальных диапазонах измерений.
Габаритные размеры (Д×Ш×В) составляют от 1800×1380×2600 мм до 3250×2800×3660 мм.
Поставляются с программным обеспечением Rational DMIS, с возможностью установки другого ПО на выбор (Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO).
Возможность проведения измерений в ручном и автоматическом режимах.
Минимальная масса для заявленного типоразмера за счёт применения в конструкции КИМ керамики и углепластика.
Минимальная масса машины составляет 1300 кг, а максимальная – 6020 кг.
Высокая скорость перемещения измерительной системы за счёт специальной конфигурации направляющих и воздушных подшипников.
Возможность использования измерительных линеек с нулевым коэффициентом расширения.
Минимальный расход воздуха и минимальные усилия для перемещения измерительной системы при эксплуатации за счёт строгого контроля зазора подшипников.
Подвижный полностью закрытый портал с подвижной мостовой конструкцией на неподвижном столе позволяют легко адаптировать КИМ к различным условиям применения.
Для всех осей используются закрытые направляющие, которые предотвращают возможные повреждения, вызванные попаданием пыли, масла или посторонних предметов.
Оборудованы системами предотвращения от столкновений, температурной компенсации и пассивного или активного (по дополнительному заказу) виброгашения.
Плавно изменяемая скорость перемещения в диапазоне 0-100% во всех режимах работы.
Дополнительно могут оснащаться поворотным столом и системой температурной компенсации с магнитными температурными датчиками, установленными на осях и выносным датчиком для установки на деталь.
Могут дополнительно оснащаться датчиками SFP2 (для измерений параметров шероховатости), RVP (бесконтактный датчик), RUP (ультразвуковой датчик для измерений толщины), RTP (датчик измерений температуры).
Координатно-измерительная машина Мастер RS
Программное обеспечение Rational DMIS
USB-ключ к программному обеспечению
Система управления (джойстик, контроллер)
Измерительная система (в зависимости от заказа)
Калибровочная сфера
Набор стилусов
Персональный компьютер с монитором
Техническая документация (руководство по эксплуатации, паспорт и др.).
Поворотный стол
Система температурной компенсации
Магазин автоматической смены щупов
Набор крепёжной оснастки
Дополнительный набор стилусов и переходники к ним
Датчики SFP2, RVP, RUP, RTP
Программное обеспечение Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO (на выбор)
Система пассивного или активного виброгашения
Принтер
Источник бесперебойного питания.
Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
Конструкция машин серии RS портальная, с неподвижным измерительным столом и боковым приводом портала. Перемещение измерительной системы по осям осуществляется на воздушных подшипниках. Дополнительно КИМ серии RS могут оснащаться поворотным столом и системой температурной компенсации с магнитными температурными датчиками, установленными на осях и выносным датчиком для установки на деталь.
Измерения производятся в ручном и автоматическом режимах. В ручном режиме управление перемещением КИМ по осям осуществляется при помощи пульта управления. В автоматическом режиме – с помощью программного обеспечения, установленного на компьютер.
КИМ Мастер RS изготавливаются в 75 типоразмерах: 6.8.6, 6.9.6, 6.10.6, 6.11.6, 6.12.6, 8.10.7, 8.11.7, 8.12.7, 8.13.7, 8.14.7, 8.15.7, 8.16.7, 8.17.7, 8.18.7, 10.12.8, 10.13.8, 10.14.8, 10.15.8, 10.16.8, 10.17.8, 10.18.8, 10.19.8, 10.20.8, 10.21.8, 10.22.8, 12.14.10, 12.15.10, 12.16.10, 12.17.10, 12.18.10, 12.19.10, 12.20.10, 12.21.10, 12.22.10, 12.23.10, 12.24.10, 12.25.10, 12.26.10, 15.18.12, 15.19.12, 15.20.12, 15.21.12, 15.22.12, 15.23.12, 15.24.12, 15.25.12, 15.26.12, 15.27.12, 15.28.12, 15.29.12, 15.30.12, 15.31.12, 15.32.12, 15.33.12, 15.34.12, 15.35.12, 18.24.15, 18.25.15, 18.26.15, 18.27.15, 18.28.15, 18.29.15, 18.30.15, 18.31.15, 18.32.15, 18.33.15, 18.34.15, 18.35.15, 18.36.15, 18.37.15, 18.38.15, 18.39.15, 18.40.15, 18.41.15, 18.42.15, при этом допускается изготовление КИМ Мастер RS промежуточных типоразмеров. КИМ Мастер RS типоразмеров 6.8.6, 6.9.6, 6.10.6, 6.11.6 и 6.12.6 изготавливаются в двух исполнениях (А и Б) по точности. Могут оснащаться измерительными системами на базе измерительных головок REVO-2, серии PH10, серии PH, серии MH и измерительными датчиками TP6, TP20, TP200, SP25, SP80, RSP2, RSP3. Дополнительно могут оснащаться датчиками SFP2 (для измерений параметров шероховатости), RVP (бесконтактный датчик), RUP (ультразвуковой датчик для измерений толщины), RTP (датчик измерений температуры).
Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
Особенности и преимущества
Комплектация
Стандартная комплектация:
Дополнительная комплектация (по запросу):
Дополнительная информация
Точность
от ±(0,5+L/500) мкм до ±(2,8+L/300) мкм
Диапазон измерений
от 600×1200×600 мм (X×Y×Z) до 1800×4200×1500 мм (X×Y×Z)
Программное обеспечение
Rational DMIS, Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO
Масса, кг
от 1300 до 6020
Габариты (Д×Ш×В), мм
от 1800×1380×2600 до 3250×2800×3660
Страна производства
Россия
Метрологические характеристики
Диапазон измерений по осям X, Y, Z
| Типоразмер Мастер RS | Диапазон измерений по осям координат, мм | ||
| ось Х | ось Y | ось Z | |
| 6.8.6, 6.9.6, 6.10.6, 6.11.6, 6.12.6 | 0 - 600 | 0 - 1200* | 0 - 600 |
| 8.10.7, 8.11.7, 8.12.7, 8.13.7, 8.14.7, 8.15.7, 8.16.7, 8.17.7, 8.18.7 | 0 - 800 | 0 - 1800* | 0 - 700 |
| 10.12.8, 10.13.8, 10.14.8, 10.15.8, 10.16.8, 10.17.8, 10.18.8, 10.19.8, 10.20.8, 10.21.8, 10.22.8 | 0 - 1000 | 0 - 2200* | 0 - 800 |
| 12.14.10, 12.15.10, 12.16.10, 12.17.10, 12.18.10, 12.19.10, 12.20.10, 12.21.10, 12.22.10, 12.23.10, 12.24.10, 12.25.10, 12.26.10 | 0 - 1200 | 0 - 2600* | 0 - 1000 |
| 15.18.12, 15.19.12, 15.20.12, 15.21.12, 15.22.12, 15.23.12, 15.24.12, 15.25.12, 15.26.12, 15.27.12, 15.28.12, 15.29.12, 15.30.12, 15.31.12, 15.32.12, 15.33.12, 15.34.12, 15.35.12 | 0 - 1500 | 0 - 3500* | 0 - 1200 |
| 18.24.15, 18.25.15, 18.26.15, 18.27.15, 18.28.15, 18.29.15, 18.30.15, 18.31.15, 18.32.15, 18.33.15, 18.34.15, 18.35.15, 18.36.15, 18.37.15, 18.38.15, 18.39.15, 18.40.15, 18.41.15, 18.42.15 | 0 - 1800 | 0 - 4200* | 0 - 1500 |
| * Минимально и максимально возможные значения. Значения диапазона измерений линейных размеров по оси Y указано в индивидуальных паспортах на КИМ. Допускается изготовление КИМ промежуточных типоразмеров с заявленными обязательными метрологическими требованиями. | |||
Метрологические характеристики
| Типоразмер Мастер RS | Измерительная система | Значение | |||
| MPEЕ, мкм | MPEP1), мкм | MPETHP1), мкм | MPLR01), мкм | ||
| 6.8.6 А, 6.9.6 А, 6.10.6 А, 6.11.6 А, 6.12.6 А | TP20 / TP200 |
±(1,4+L1)/300)2) ±(1,4+L1)/200)3) |
1,4 | - | 1,3 |
| SР25М / SP80 |
±(0,9+L1)/350)2) ±(0,9+L1)/250)3) |
0,9 | 1,2 | 0,7 | |
| RSP 2 / RSP 3 |
±(1,3+L1)/350)2) ±(1,3+L1)/250)3) |
1,3 | 1,9 | 1,2 | |
| 6.8.6 Б, 6.9.6 Б, 6.10.6 Б, 6.11.6 Б, 6.12.6 Б | TP20 / TP200 |
±(1,2+L1)/300)2) ±(1,2+L1)/200)3) |
1,2 | - | 1,1 |
| SР25М / SP80 |
±(0,5+L1)/500)2) ±(0,5+L1)/400)3) |
0,5 | 0,9 | 0,4 | |
| RSP 2 / RSP 3 |
±(0,9+L1)/350)2) ±(0,9+L1)/250)3) |
0,9 | 1,3 | 0,8 | |
| 8.10.7, 8.11.7, 8.12.7, 8.13.7, 8.14.7, 8.15.7, 8.16.7, 8.17.7, 8.18.7 | TP20 / TP200 |
±(1,5+L1)/300)2) ±(1,5+L1)/200)3) |
1,5 | - | 1,4 |
| SР25М / SP80 |
±(0,9+L1)/350)2) ±(0,9+L1)/250)3) |
0,9 | 1,7 | 0,8 | |
| RSP 2 / RSP 3 |
±(1,2+L1)/350)2) ±(1,2+L1)/250)3) |
1,2 | 1,5 | 0,8 | |
| 10.12.8, 10.13.8, 10.14.8, 10.15.8, 10.16.8, 10.17.8, 10.18.8, 10.19.8, 10.20.8, 10.21.8, 10.22.8 | TP20 / TP200 |
±(1,9+L1)/300)2) ±(1,9+L1)/200)3) |
1,9 | - | 1,8 |
| SР25М / SP80 |
±(1,2+L1)/350)2) ±(1,2+L1)/250)3) |
1,3 | 1,7 | 1,1 | |
| RSP 2 / RSP 3 |
±(1,5+L1)/350)2) ±(1,5+L1)/250)3) |
1,5 | 1,8 | 1,1 | |
| 12.14.10, 12.15.10, 12.16.10, 12.17.10, 12.18.10, 12.19.10, 12.20.10, 12.21.10, 12.22.10, 12.23.10, 12.24.10, 12.25.10, 12.26.10 | TP20 / TP200 |
±(2,2+L1)/300)2) ±(2,2+L1)/200)3) |
2,2 | - | 2,1 |
| SР25М / SP80 |
±(1,6+L1)/350)2) ±(1,6+L1)/250)3) |
1,6 | 1,9 | 1,3 | |
| RSP 2 / RSP 3 | ±(1,7+L1)/350)2) ±(1,7+L1)/250)3) | 1,7 | 1,9 | 1,3 | |
| 15.18.12, 15.19.12, 15.20.12, 15.21.12, 15.22.12, 15.23.12, 15.24.12, 15.25.12, 15.26.12, 15.27.12, 15.28.12, 15.29.12, 15.30.12, 15.31.12, 15.32.12, 15.33.12, 15.34.12, 15.35.12 | TP20 / TP200 |
±(2,5+L1)/300)2) ±(2,5+L1)/200)3) |
2,5 | - | 2,4 |
| SР25М / SP80 |
±(1,9+L1)/350)2) ±(1,9+L1)/250)3) |
1,9 | 2,5 | 1,5 | |
| RSP 2 / RSP 3 |
±(1,9+L1)/350)2) ±(1,9+L1)/250)3) |
1,9 | 2,5 | 1,5 | |
| 18.24.15, 18.25.15, 18.26.15, 18.27.15, 18.28.15, 18.29.15, 18.30.15, 18.31.15, 18.32.15, 18.33.15, 18.34.15, 18.35.15, 18.36.15, 18.37.15, 18.38.15, 18.39.15, 18.40.15, 18.41.15, 18.42.15 | TP20 / TP200 |
±(2,8+L1)/300)2) ±(2,8+L1)/300)3) |
2,8 | - | 2,7 |
| SР25М / SP80 |
±(2,4+L1)/350)2) ±(2,4+L1)/350)3) |
2,4 | 3,3 | 1,9 | |
| RSP 2 / RSP 3 |
±(2,4+L1)/300)2) ±(2,4+L1)/300)3) |
2,4 | 3,3 | 1,9 | |
|
MPEE – пределы допускаемой абсолютной погрешности при измерении длины. MPEP – погрешность касания при измерении формы сферы. MPETHP – погрешность сканирования при измерении формы сферы. MPLR0 – размах показаний. 1) L – числовое значение измеряемой длины в мм. 2) При температуре окружающего воздуха от +17°С до +23°С и относительной влажности не более 80%. 3) При температуре окружающего воздуха от +16°С до +17°С и свыше от +23°С до +26°С включительно и при наличии системы активной температурной компенсации. |
|||||
Технические характеристики
| Типоразмер Мастер RS | Габаритные размеры1), мм, не более | Масса1), кг, не более | ||
| длина | ширина | высота | ||
| 6.8.6, 6.9.6, 6.10.6, 6.11.6, 6.12.6 | 1800 | 1380 | 2600 | 1300 |
| 8.10.7, 8.11.7, 8.12.7, 8.13.7, 8.14.7, 8.15.7, 8.16.7, 8.17.7, 8.18.7 | 2250 | 1600 | 3450 | 2900 |
| 10.12.8, 10.13.8, 10.14.8, 10.15.8, 10.16.8, 10.17.8, 10.18.8, 10.19.8, 10.20.8, 10.21.8, 10.22.8 | 2600 | 1800 | 2800 | 3200 |
| 12.14.10, 12.15.10, 12.16.10, 12.17.10, 12.18.10, 12.19.10, 12.20.10, 12.21.10, 12.22.10, 12.23.10, 12.24.10, 12.25.10, 12.26.10 | 2900 | 2200 | 3660 | 4300 |
| 15.18.12, 15.19.12, 15.20.12, 15.21.12, 15.22.12, 15.23.12, 15.24.12, 15.25.12, 15.26.12, 15.27.12, 15.28.12, 15.29.12, 15.30.12, 15.31.12, 15.32.12, 15.33.12, 15.34.12, 15.35.12 | 3100 | 2500 | 3660 | 4800 |
| 18.24.15, 18.25.15, 18.26.15, 18.27.15, 18.28.15, 18.29.15, 18.30.15, 18.31.15, 18.32.15, 18.33.15, 18.34.15, 18.35.15, 18.36.15, 18.37.15, 18.38.15, 18.39.15, 18.40.15, 18.41.15, 18.42.15 | 3250 | 2800 | 3660 | 6020 |
| 1) Максимально возможные значения в зависимости от величины диапазона измерений линейных размеров по оси Y. Значения габаритных размеров и массы указаны в индивидуальных паспортах КИМ. | ||||
