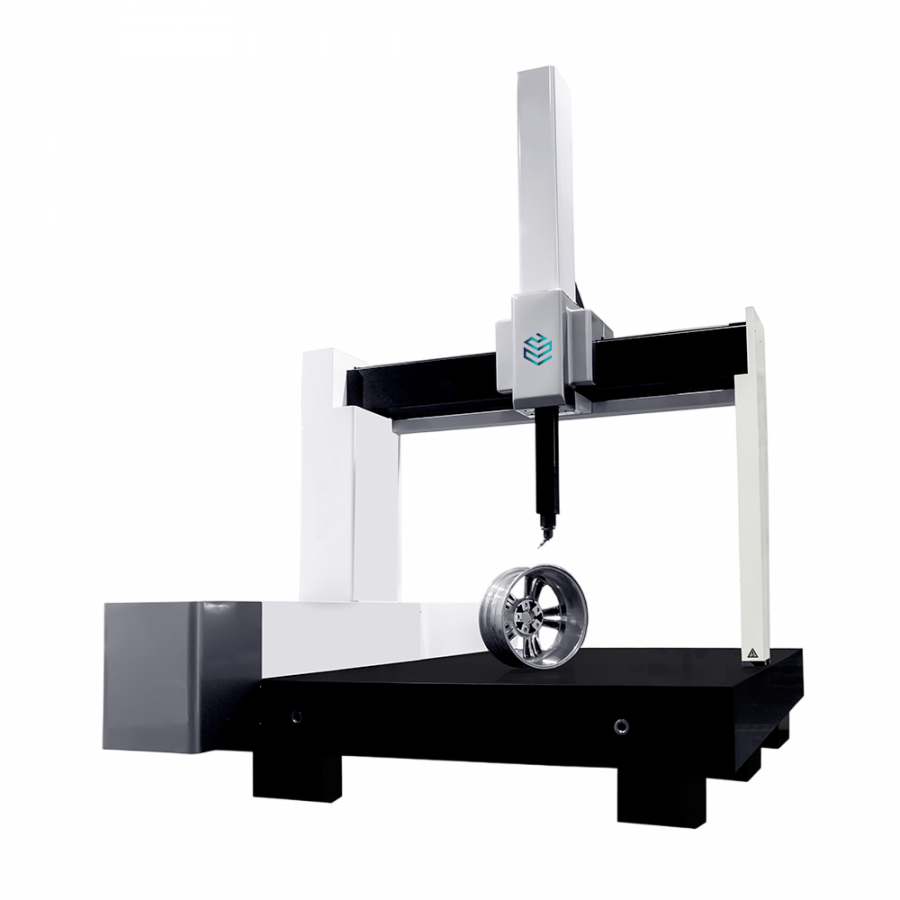

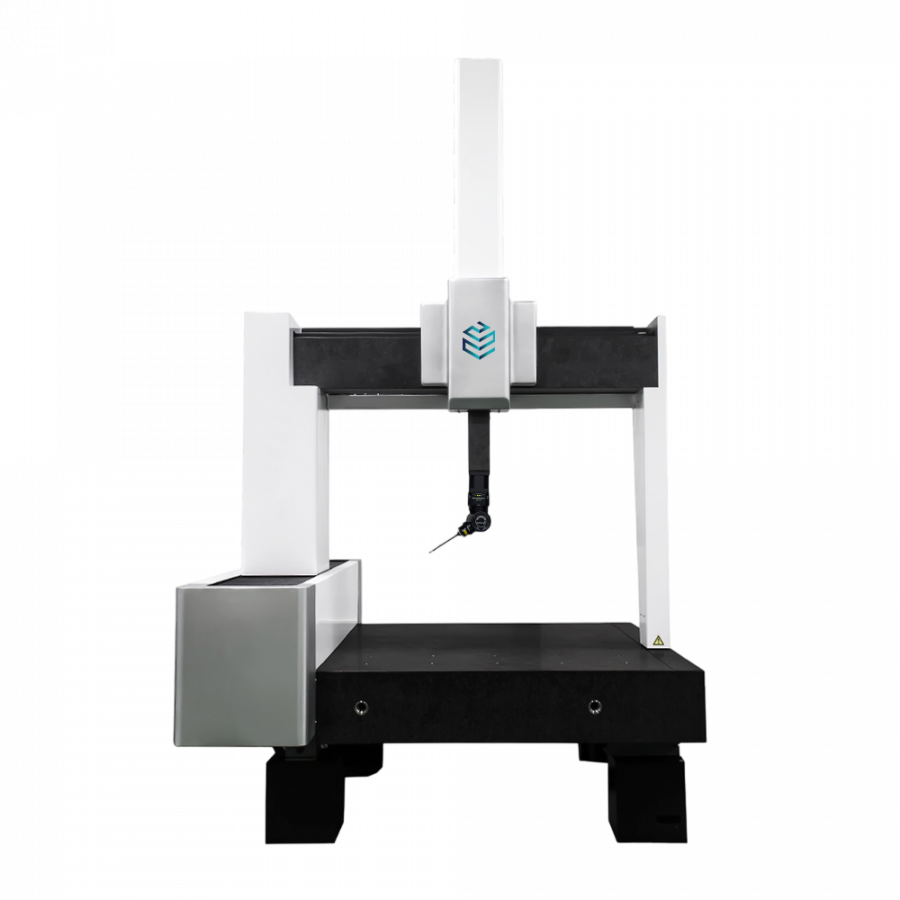

Координатно-измерительная машина Мастер ЭКСПЕРТ
По запросу
Стационарные координатно-измерительные машины Мастер серии ЭКСПЕРТ предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей.
Подробности
Стационарные координатно-измерительные машины Мастер серии ЭКСПЕРТ предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей. Они отличаются высокой точностью измерений и надёжностью, что делает их идеальными для применения в условиях, где требуются самые высокие стандарты качества.
Конструкция машин серии ЭКСПЕРТ портальная, с неподвижным измерительным столом и боковым приводом портала. Перемещение измерительной системы по осям осуществляется на воздушных подшипниках. Дополнительно КИМ серии ЛАЙТ могут оснащаться поворотным столом и системой температурной компенсации с магнитными температурными датчиками, установленными на осях и выносным датчиком для установки на деталь.
Измерения производятся в ручном и автоматическом режимах. В ручном режиме управление перемещением КИМ по осям осуществляется при помощи пульта управления. В автоматическом режиме – с помощью программного обеспечения, установленного на компьютер.
Координатно-измерительные машины серии ЭКСПЕРТ изготавливаются в 20 типоразмерах 6.8.6, 8.12.7, 8.15.7, 10.12.8, 10.15.8, 10.22.8, 10.25.8, 10.30.8, 12.15.10, 12.22.10, 12.25.10, 12.30.10, 15.22.10, 15.25.10, 15.30.10, 18.22.10, 18.25.10, 18.30.10, 18.40.10 и с двумя исполнениями по точности: А – стандартная, Б – повышенная. Могут оснащаться измерительными системами на базе измерительных головок REVO-2, серии PH10, серии PH, серии MH и измерительными датчиками TP6, TP20, TP200, SP25, SP80, RSP2, RSP3. Дополнительно могут оснащаться датчиками SFP2 (для измерений параметров шероховатости), RVP (бесконтактный датчик), RUP (ультразвуковой датчик для измерений толщины), RTP (датчик измерений температуры).
Оборудование внесено в Государственный реестр средств измерений Российской Федерации - Регистрационный № 90169-23.
Имеют портальную конструкцию с неподвижным измерительным столом и боковым приводом портала.
Диапазон измерений по оси координат Х в зависимости от типоразмера составляет от 0 до 1800 мм, по оси координат Y – от 0 до 4000 мм, а по оси координат Z – от 0 до 1500 мм.
Могут оснащаться измерительными системами на базе измерительных головок REVO-2, серии PH10, серии PH, серии MH и измерительными датчиками TP6, TP20, TP200, SP25, SP80, RSP2, RSP3.
Изготавливаются в 6 максимальных типоразмерах 6.8.6, 8.15.7, 10.30.8, 12.30.10, 15.30.12, 18.40.15.
Типоразмеры изготавливаются в двух исполнениях (А и Б) по точности, где исполнение А имеет стандартную точность, а исполнение Б – повышенную точность.
Габаритные размеры (Д×Ш×В) составляют от 1800×1485×2730 мм до 5380×2685×3470 мм.
Минимальная масса машины составляет 2200 кг, а максимальная – 11000 кг.
Поставляются с программным обеспечением Rational DMIS, с возможностью установки другого ПО на выбор (Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO).
Измерения производятся в ручном и автоматическом режимах.
Микропроцессорная векторная система числового управления, для реализации надёжности и оптимальной технологии управления.
Высокоэффективная система пассивной виброизоляции, позволяющая проводить прецизионные измерения при наличии вибрации.
Система температурной компенсации, по умолчанию, для обеспечения более точных и стабильных измерений.
Стационарная полностью закрытая рама с подвижной мостовой конструкцией на неподвижном столе позволяют легко адаптировать КИМ к различным условиям применения.
Для всех осей используются закрытые направляющие, которые предотвращают возможные повреждения, вызванные попаданием пыли, масла или посторонних предметов.
Оборудована системой предотвращения столкновений.
Плавно изменяемая скорость перемещения в диапазоне 0-100% во всех режимах работы.
Возможность работы с внешним или встроенным поворотным столом.
Дополнительно могут оснащаться поворотным столом и системой температурной компенсации с магнитными температурными датчиками, установленными на осях и выносным датчиком для установки на деталь.
Дополнительно могут оснащаться датчиками SFP2 (для измерений параметров шероховатости), RVP (бесконтактный датчик), RUP (ультразвуковой датчик для измерений толщины), RTP (датчик измерений температуры).
Координатно-измерительная машина Мастер ЭКСПЕРТ
Программное обеспечение Rational DMIS
USB-ключ к программному обеспечению
Система управления (джойстик, контроллер)
Измерительная система (в зависимости от точности)
Калибровочная сфера
Набор стилусов и магазин смены стилусов
Персональный компьютер с монитором
Техническая документация (руководство по эксплуатации, паспорт и др.).
Поворотный стол
Система температурной компенсации
Мера геометрических параметров эвольвентных поверхностей
Набор крепёжной оснастки
Дополнительный набор стилусов и переходники к ним
Датчики SFP2, RVP, RUP, RTP
Программное обеспечение Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO (на выбор)
Принтер
Источник бесперебойного питания.
Оборудование внесено в Государственный реестр средств измерений Российской Федерации.
ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
Конструкция машин серии ЭКСПЕРТ портальная, с неподвижным измерительным столом и боковым приводом портала. Перемещение измерительной системы по осям осуществляется на воздушных подшипниках. Дополнительно КИМ серии ЛАЙТ могут оснащаться поворотным столом и системой температурной компенсации с магнитными температурными датчиками, установленными на осях и выносным датчиком для установки на деталь.
Измерения производятся в ручном и автоматическом режимах. В ручном режиме управление перемещением КИМ по осям осуществляется при помощи пульта управления. В автоматическом режиме – с помощью программного обеспечения, установленного на компьютер.
Координатно-измерительные машины серии ЭКСПЕРТ изготавливаются в 20 типоразмерах 6.8.6, 8.12.7, 8.15.7, 10.12.8, 10.15.8, 10.22.8, 10.25.8, 10.30.8, 12.15.10, 12.22.10, 12.25.10, 12.30.10, 15.22.10, 15.25.10, 15.30.10, 18.22.10, 18.25.10, 18.30.10, 18.40.10 и с двумя исполнениями по точности: А – стандартная, Б – повышенная. Могут оснащаться измерительными системами на базе измерительных головок REVO-2, серии PH10, серии PH, серии MH и измерительными датчиками TP6, TP20, TP200, SP25, SP80, RSP2, RSP3. Дополнительно могут оснащаться датчиками SFP2 (для измерений параметров шероховатости), RVP (бесконтактный датчик), RUP (ультразвуковой датчик для измерений толщины), RTP (датчик измерений температуры).
Оборудование внесено в Государственный реестр средств измерений Российской Федерации - Регистрационный № 90169-23.
Особенности и преимущества
Комплектация
Стандартная комплектация:
Дополнительная комплектация (по запросу):
Дополнительная информация
Точность
от ±(1,2+L/400) мкм до ±(3,9+L/250) мкм
Диапазон измерений
от 600×800×600 мм (X×Y×Z) до 1800×4000×1500 мм (X×Y×Z)
Программное обеспечение
Rational DMIS, Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO
Масса, кг
от 2200 до 11000
Габариты (Д×Ш×В), мм
от 1800×1485×2730 до 5380×2685×3470
Страна производства
Россия
Метрологические характеристики
Диапазон измерений по осям X, Y, Z
| Типоразмер Мастер ЭКСПЕРТ | Диапазон измерений по осям координат, мм | ||
| ось Х | ось Y | ось Z | |
| 6.8.6 | 0 - 600 | 0 - 800 | 0 - 600 |
| 8.12.7, 8.15.7 | 0 - 800 | 0 - 15001) | 0 - 700 |
| 10.12.8, 10.15.8, 10.22.8, 10.25.8, 10.30.8 | 0 - 1000 | 0 - 30001) | 0 - 800 |
| 12.15.10, 12.22.10, 12.25.10, 12.30.10 | 0 - 1200 | 0 - 30001) | 0 - 1000 |
| 15.22.12, 15.25.12, 15.30.12 | 0 - 1500 | 0 - 30001) | 0 - 1200 |
| 18.22.15, 18.25.12, 18.30.15, 18.35.12, 18.40.15 | 0 - 1800 | 0 - 40001) | 0 - 1500 |
| 1) Минимально и максимально возможные значения. Значения диапазона измерений линейных размеров по оси Y указано в индивидуальных паспортах на КИМ. Допускается изготовление КИМ промежуточных типоразмеров с заявленными обязательными метрологическими требованиями. | |||
Метрологические характеристики
| Типоразмер Мастер ЭКСПЕРТ | Измерительная система | Значение | |||
| MPEЕ, мкм | MPEP1), мкм | MPETHP1), мкм | MPLR01), мкм | ||
| 6.8.6 А | TP20 |
±(2,1+L2)/350)1) ±(2,1+L2)/250)3) |
2,1 | - | 1,7 |
| TP200 |
±(1,9+L2)/350)1) ±(1,9+L2)/250)3) |
1,9 | - | 1,7 | |
| SР25М / SP80 |
±(1,5+L2)/350)1) ±(1,5+L2)/250)3) |
1,5 | 2,2 | 1,2 | |
| RSP 2 |
±(1,9+L2)/350)1) ±(1,9+L2)/250)3) |
1,9 | 2,4 | 1,6 | |
| RSP 3 |
±(1,5+L2)/350)1) ±(1,5+L2)/250)3) |
1,5 | 2,2 | 1,2 | |
| 6.8.6 Б | TP20 |
±(1,8+L2)/400)1) ±(1,8+L2)/300)3) |
1,8 | - | 1,5 |
| TP200 |
±(1,6+L2)/400)1) ±(1,6+L2)/300)3) |
1,6 | - | 1,3 | |
| SР25М / SP80 |
±(1,2+L2)/400)1) ±(1,2+L2)/300)3) |
1,2 | 1,8 | 1,0 | |
| RSP 2 |
±(1,6+L2)/400)1) ±(1,6+L2)/300)3) |
1,6 | 2,0 | 1,3 | |
| RSP 3 |
±(1,2+L2)/400)1) ±(1,2+L2)/300)3) |
1,2 | 1,8 | 1,0 | |
| 8.12.7 А, 8.15.7 А | TP20 |
±(2,3+L2)/350)1) ±(2,3+L2)/250)3) |
2,3 | - | 1,9 |
| TP200 |
±(2,1+L2)/350)1) ±(2,1+L2)/250)3) |
2,1 | - | 1,7 | |
| SР25М / SP80 |
±(1,7+L2)/350)1) ±(1,7+L2)/250)3) |
1,7 | 2,5 | 1,4 | |
| RSP 2 |
±(2,1+L2)/350)1) ±(2,1+L2)/250)3) |
2,1 | 2,7 | 1,7 | |
| RSP 3 |
±(1,7+L2)/3501) ±(1,7+L2)/25033) |
1,7 | 2,5 | 1,4 | |
| 8.12.7 Б, 8.15.7 Б | TP20 |
±(2,1+L2)/400)1) ±(2,1+L2)/300)3) |
2,1 | - | 1,7 |
| TP200 |
±(1,8+L2)/400)1) ±(1,8+L2)/300)3) |
1,8 | - | 1,5 | |
| SР25М / SP80 |
±(1,4+L2)/400)1) ±(1,4+L2)/300)3) |
1,4 | 2,1 | 1,2 | |
| RSP 2 |
±(1,8+L2)/400)1) ±(1,8+L2)/300)3) |
1,8 | 2,3 | 1,5 | |
| RSP 3 |
±(1,4+L2)/400)1) ±(1,4+L2)/300)3) |
1,4 | 2,1 | 1,2 | |
| 10.12.8 А, 10.15.8 А, 10.22.8 А, 10.25.8 А, 10.30.8 А | TP20 |
±(2,7+L2)/350)1) ±(2,7+L2)/250)3) |
2,7 | - | 2,2 |
| TP200 |
±(2,5+L2)/350)1) ±(2,5+L2)/250)3) |
2,5 | - | 2,1 | |
| SР25М / SP80 |
±(2,1+L2)/350)1) ±(2,1+L2)/250)3) |
2,1 | 3,1 | 1,7 | |
| RSP 2 |
±(2,5+L2)/350)1) ±(2,5+L2)/250)3) |
2,5 | 3,3 | 2,1 | |
| RSP 3 |
±(2,1+L2)/350)1) ±(2,1+L2)/250)3) |
2,1 | 3,1 | 1,7 | |
| 10.12.8 Б, 10.15.8 Б, 10.22.8 Б, 10.25.8 Б, 10.30.8 Б | TP20 |
±(2,3+L2)/400)1) ±(2,3+L2)/300)3) |
2,3 | - | 1,9 |
| TP200 |
±(2,1+L2)/400)1) ±(2,1+L2)/300)3) |
2,1 | - | 1,7 | |
| SР25М / SP80 |
±(1,7+L2)/400)1) ±(1,7+L2)/300)3) |
1,7 | 2,5 | 1,4 | |
| RSP 2 |
±(2,1+L2)/400)1) ±(2,1+L2)/300)3) |
2,1 | 2,7 | 1,7 | |
| RSP 3 |
±(1,7+L2)/400)1) ±(1,7+L2)/300)3) |
1,7 | 2,5 | 1,4 | |
| 12.15.10 А, 12.22.10 А, 12.25.10 А, 12.30.10 А | TP20 |
±(3,1+L2)/350)1) ±(3,1+L2)/250)3) |
3,1 | - | 2,6 |
| TP200 |
±(2,9+L2)/350)1) ±(2,9+L2)/250)3) |
2,9 | - | 2,4 | |
| SР25М / SP80 |
±(2,5+L2)/350)1) ±(2,5+L2)/250)3) |
2,5 | 3,7 | 2,1 | |
| RSP 2 |
±(2,9+L2)/350)1) ±(2,9+L2)/250)3) |
2,9 | 3,9 | 2,4 | |
| RSP 3 |
±(2,5+L2)/350)1) ±(2,5+L2)/250)3) |
2,5 | 2,5 | 2,1 | |
| 12.15.10 Б, 12.22.10 Б, 12.25.10 Б, 12.30.10 Б | TP20 |
±(2,7+L2)/400)1) ±(2,7+L2)/300)3) |
2,7 | - | 2,2 |
| TP200 |
±(2,5+L2)/400)1) ±(2,5+L2)/300)4) |
2,5 | - | 2,1 | |
| SР25М / SP80 |
±(2,1+L2)/400)1) ±(2,1+L2)/300)3) |
2,1 | 3,1 | 1,7 | |
| RSP 2 |
±(2,5+L2)/400)1) ±(2,5+L2)/300)3) |
2,5 | 3,3 | 2,1 | |
| RSP 3 |
±(2,1+L2)/400)1) ±(2,1+L2)/300)3) |
2,1 | 3,1 | 1,7 | |
| 15.22.12 А, 15.25.12 А, 15.30.12 А | TP20 |
±(3,5+L2)/350)1) ±(3,5+L2)/250)3) |
3,5 | - | 3,0 |
| TP200 |
±(3,3+L2)/350)1) ±(3,3+L2)/250)3) |
3,3 | - | 2,7 | |
| SР25М / SP80 |
±(2,9+L2)/350)1) ±(2,9+L2)/250)3) |
2,9 | 4,3 | 2,4 | |
| RSP 2 | ±(3,3+L2)/350)1) ±(3,3+L2)/250)3) | 3,3 | 4,5 | 2,7 | |
| RSP 3 |
±(2,9+L2)/350)1) ±(2,9+L2)/250)3) |
2,9 | 4,3 | 2,4 | |
| 15.22.12 Б, 15.25.12 Б, 15.30.12 Б | TP20 |
±(3,1+L2)/400)1) ±(3,1+L2)/300)3) |
3,1 | - | 2,6 |
| TP200 |
±(2,9+L2)/400)1) ±(2,9+L2)/300)3) |
2,9 | - | 2,4 | |
| SР25М / SP80 |
±(2,5+L2)/400)1) ±(2,5+L2)/300)3) |
2,5 | 3,7 | 2,1 | |
| RSP 2 |
±(2,9+L2)/400)1) ±(2,9+L2)/300)3) |
2,9 | 3,9 | 2,4 | |
| RSP 3 |
±(2,5+L2)/400)1) ±(2,5+L2)/300)3) |
2,5 | 3,7 | 2,1 | |
| 18.22.15 А, 18.25.12 А, 18.30.15 А, 18.35.12 А, 18.40.15 А | TP20 |
±(3,9+L2)/350)1) ±(3,9+L2)/250)3) |
3,9 | - | 3,2 |
| TP200 |
±(3,7+L2)/350)1) ±(3,7+L2)/250)3) |
3,7 | - | 3,1 | |
| SР25М / SP80 |
±(3,3+L2)/350)1) ±(3,3+L2)/250)3) |
3,3 | 4,9 | 2,7 | |
| RSP 2 |
±(3,7+L2)/350)1) ±(3,7+L2)/250)3) |
3,7 | 5,1 | 3,1 | |
| RSP 3 |
±(3,3+L2)/350)1) ±(3,3+L2)/250)3) |
3,3 | 4,9 | 2,7 | |
| 18.22.15 Б, 18.25.12 Б, 18.30.15 Б, 18.35.12 Б, 18.40.15 Б | TP20 | ±(3,5+L2)/400)1) ±(3,5+L2)/300)3) | 3,5 | - | 2,9 |
| TP200 | ±(3,3+L2)/400)1) ±(3,3+L2)/300)3) | 3,3 | - | 2,7 | |
| SР25М / SP80 |
±(2,9+L2)/400)1) ±(2,9+L2)/300)3) |
2,9 | 4,3 | 2,4 | |
| RSP 2 |
±(3,3+L2)/400)1) ±(3,3+L2)/300)3) |
3,3 | 4,5 | 2,7 | |
| RSP 3 |
±(2,9+L2)/400)1) ±(2,9+L2)/300)3) |
2,9 | 4,3 | 2,4 | |
|
MPEE – пределы допускаемой абсолютной погрешности при измерении длины. MPEP – погрешность касания при измерении формы сферы. MPETHP – погрешность сканирования при измерении формы сферы. MPLR0 – размах показаний. 1) При температуре окружающего воздуха от +17°С до +23°С и относительной влажности не более 80%. 2) L – числовое значение измеряемой длины в мм. 3) При температуре окружающего воздуха от +16°С до +17°С и свыше от +23°С до +26°С включительно и при наличии системы активной температурной компенсации. |
|||||
Технические характеристики
| Типоразмер Мастер ЭКСПЕРТ | Габаритные размеры1), мм, не более | Масса1), кг, не более | ||
| длина | ширина | высота | ||
| 6.8.6 | 1800 | 1485 | 2730 | 2200 |
| 8.12.7, 8.15.7 | 2500 | 1685 | 2930 | 3000 |
| 10.12.8, 10.15.8, 10.22.8, 10.25.8, 10.30.8 | 4380 | 1885 | 3130 | 5900 |
| 12.15.10, 12.22.10, 12.25.10, 12.30.10 | 4380 | 2085 | 3470 | 6500 |
| 15.22.12, 15.25.12, 15.30.12 | 4380 | 2385 | 3470 | 7400 |
| 18.22.15, 18.25.12, 18.30.15, 18.35.12, 18.40.15 | 5380 | 2685 | 3470 | 11000 |
| 1) Максимально возможные значения в зависимости от величины диапазона измерений линейных размеров по оси Y. Значения габаритных размеров и массы указаны в индивидуальных паспортах КИМ. | ||||
