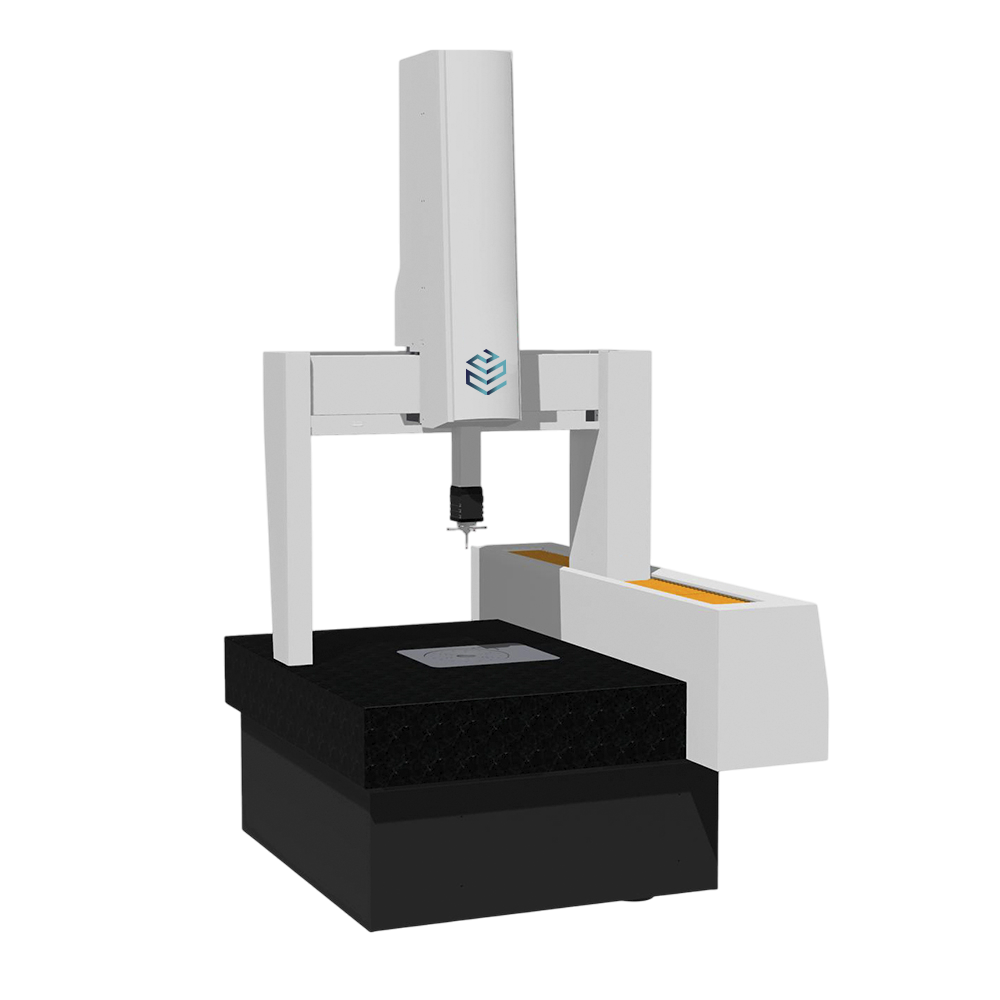

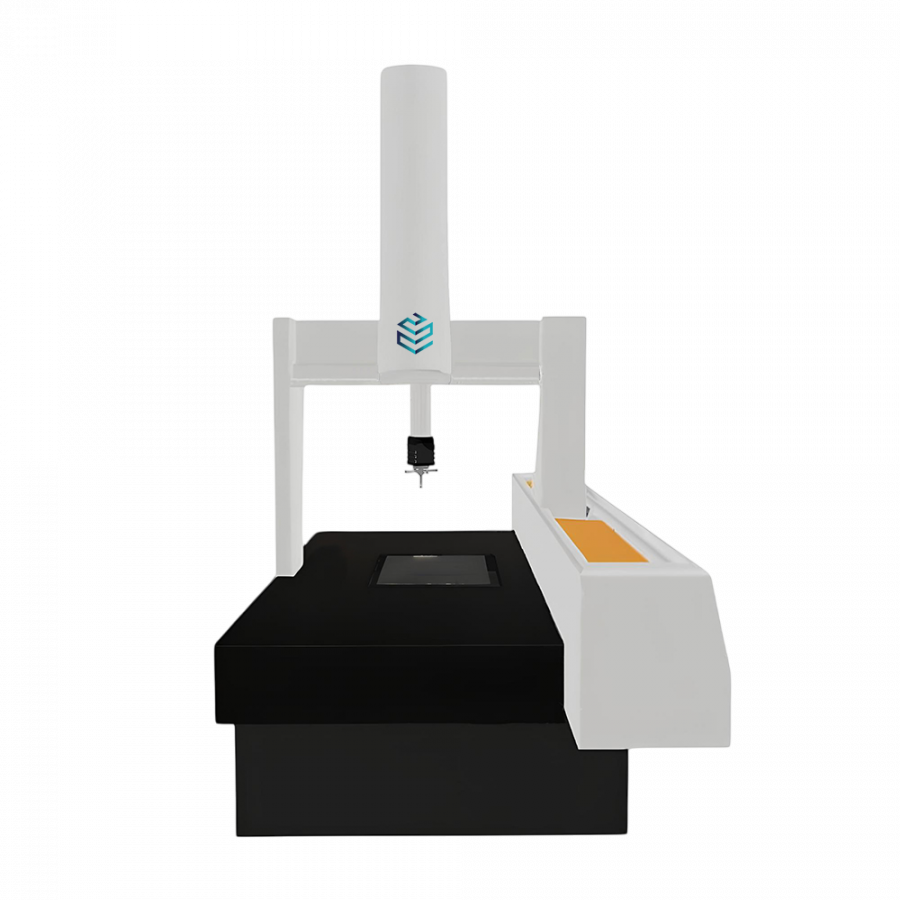

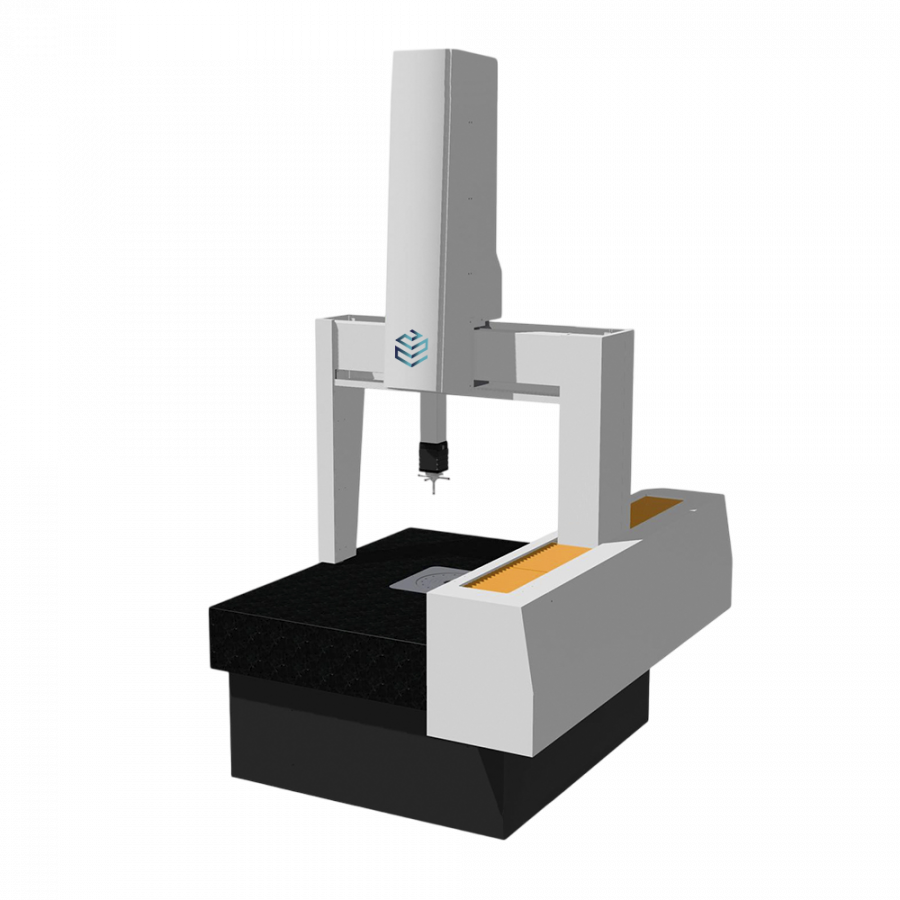

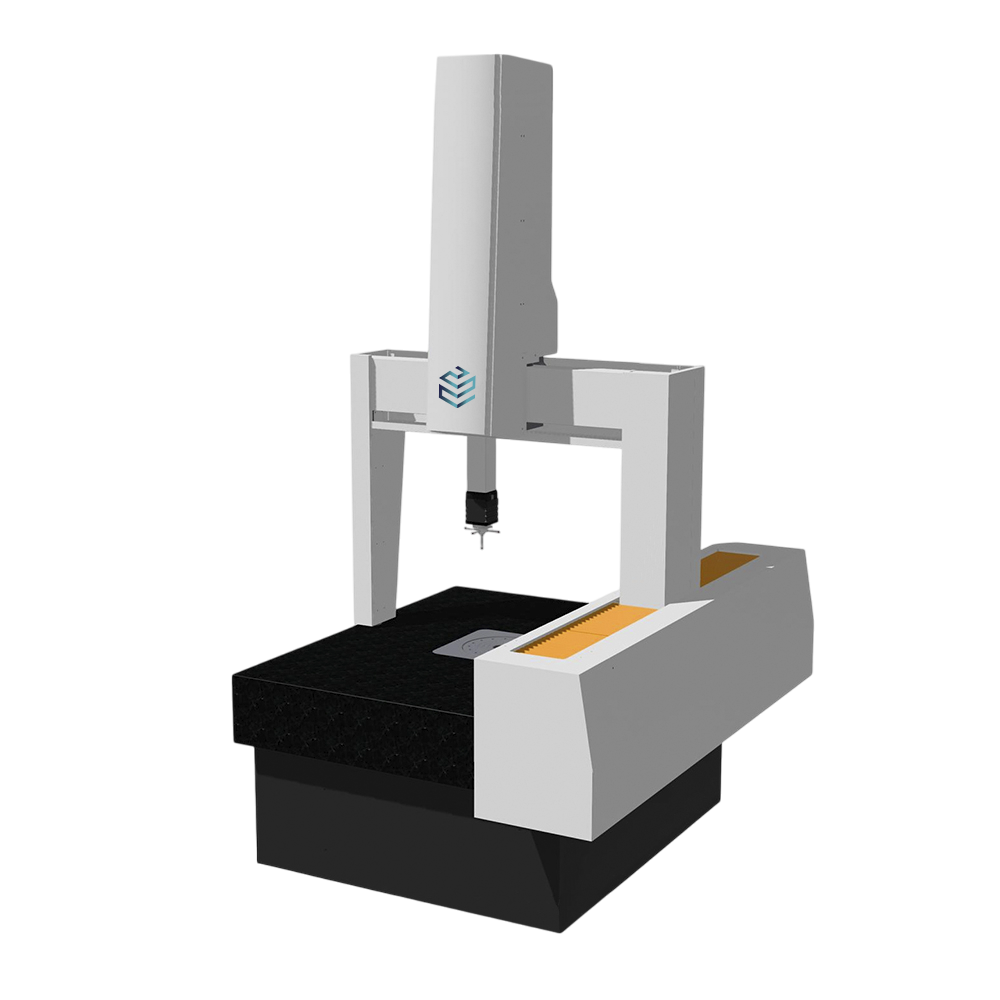

Координатно-измерительная машина Мастер CZ
По запросу
Высокоточные стационарные координатно-измерительные машины Мастер CZ предназначены для измерений геометрических размеров изделий сложной формы, отклонения формы и расположения поверхностей элементов изделий.
Подробности
Высокоточные стационарные координатно-измерительные машины Мастер CZ предназначены для измерений геометрических размеров изделий сложной формы, отклонения формы и расположения поверхностей элементов изделий. КИМ Мастер CZ идеально подходят для автоматизации процессов высокоточного контроля качества выпускаемых изделий, обеспечивая соответствие изделий технической документации и стандартам.
Конструкция машин серии CZ портальная, с неподвижным измерительным столом и боковым приводом портала. Перемещение измерительной системы по осям осуществляется на воздушных подшипниках. Дополнительно КИМ серии CZ могут оснащаться поворотным столом и системой температурной компенсации с магнитными температурными датчиками, установленными на осях и выносным датчиком для установки на деталь.
Измерения производятся в ручном и автоматическом режимах. В ручном режиме управление перемещением КИМ по осям осуществляется при помощи пульта управления. В автоматическом режиме – с помощью программного обеспечения, установленного на компьютер.
КИМ Мастер CZ изготавливаются в 75 типоразмерах: 6.8.6, 6.9.6, 6.10.6, 6.11.6, 6.12.6, 8.10.7, 8.11.7, 8.12.7, 8.13.7, 8.14.7, 8.15.7, 8.16.7, 8.17.7, 8.18.7, 10.12.8, 10.13.8, 10.14.8, 10.15.8, 10.16.8, 10.17.8, 10.18.8, 10.19.8, 10.20.8, 10.21.8, 10.22.8, 12.14.10, 12.15.10, 12.16.10, 12.17.10, 12.18.10, 12.19.10, 12.20.10, 12.21.10, 12.22.10, 12.23.10, 12.24.10, 12.25.10, 12.26.10, 15.18.12, 15.19.12, 15.20.12, 15.21.12, 15.22.12, 15.23.12, 15.24.12, 15.25.12, 15.26.12, 15.27.12, 15.28.12, 15.29.12, 15.30.12, 15.31.12, 15.32.12, 15.33.12, 15.34.12, 15.35.12, 18.24.15, 18.25.15, 18.26.15, 18.27.15, 18.28.15, 18.29.15, 18.30.15, 18.31.15, 18.32.15, 18.33.15, 18.34.15, 18.35.15, 18.36.15, 18.37.15, 18.38.15, 18.39.15, 18.40.15, 18.41.15, 18.42.15, при этом допускается изготовление КИМ Мастер CZ промежуточных типоразмеров. Могут оснащаться измерительными системами на базе измерительных головок NV g, NV XTg, NV XTRg, NV XXT.
Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
Имеют портальную конструкцию с неподвижным измерительным столом и боковым приводом портала, изготовленного из термоустойчивых материалов (гранит, керамика).
Диапазон измерений по оси координат Х в зависимости от типоразмера составляет от 0 до 1800 мм, по оси координат Y – от 0 до 4200 мм, а по оси координат Z – от 0 до 1500 мм.
Могут оснащаться измерительными системами на базе измерительных головок NV g, NV XTg, NV XTRg, NV XXT.
Могут изготавливаться в 6 максимальных типоразмерах 6.12.6, 8.18.7, 10.22.8, 12.26.10, 15.35.12, 18.42.15.
Имеют минимальные габаритные размеры при максимальных диапазонах измерений.
Габаритные размеры (Д×Ш×В) составляют от 1800×1380×2600 мм до 3250×2800×3660 мм.
Поставляются с программным обеспечением Calypso.
Возможность проведения измерений в ручном и автоматическом режимах.
Минимальная масса для заявленного типоразмера за счёт применения в конструкции КИМ керамики и углепластика.
Минимальная масса машины составляет 1300 кг, а максимальная – 6020 кг.
Высокая скорость перемещения измерительной системы за счёт специальной конфигурации направляющих и воздушных подшипников.
Возможность использования измерительных линеек с нулевым коэффициентом расширения.
Минимальный расход воздуха и минимальные усилия для перемещения измерительной системы при эксплуатации за счёт строгого контроля зазора подшипников.
Подвижный полностью закрытый портал с подвижной мостовой конструкцией на неподвижном столе позволяют легко адаптировать КИМ к различным условиям применения.
Для всех осей используются закрытые направляющие, которые предотвращают возможные повреждения, вызванные попаданием пыли, масла или посторонних предметов.
Оборудованы системами предотвращения от столкновений, температурной компенсации и пассивного или активного (по дополнительному заказу) виброгашения.
Плавно изменяемая скорость перемещения в диапазоне 0-100% во всех режимах работы.
Дополнительно могут оснащаться поворотным столом и системой температурной компенсации с магнитными температурными датчиками, установленными на осях и выносным датчиком для установки на деталь.
Координатно-измерительная машина Мастер CZ
Программное обеспечение Calypso
USB-ключ к программному обеспечению
Система управления (джойстик, контроллер)
Измерительная система (в зависимости от заказа)
Калибровочная сфера
Набор стилусов
Персональный компьютер с монитором
Техническая документация (руководство по эксплуатации, паспорт и др.).
Поворотный стол
Система температурной компенсации
Магазин автоматической смены щупов
Набор крепёжной оснастки
Дополнительный набор стилусов и переходники к ним
Система пассивного или активного виброгашения
Принтер
Источник бесперебойного питания.
Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
Конструкция машин серии CZ портальная, с неподвижным измерительным столом и боковым приводом портала. Перемещение измерительной системы по осям осуществляется на воздушных подшипниках. Дополнительно КИМ серии CZ могут оснащаться поворотным столом и системой температурной компенсации с магнитными температурными датчиками, установленными на осях и выносным датчиком для установки на деталь.
Измерения производятся в ручном и автоматическом режимах. В ручном режиме управление перемещением КИМ по осям осуществляется при помощи пульта управления. В автоматическом режиме – с помощью программного обеспечения, установленного на компьютер.
КИМ Мастер CZ изготавливаются в 75 типоразмерах: 6.8.6, 6.9.6, 6.10.6, 6.11.6, 6.12.6, 8.10.7, 8.11.7, 8.12.7, 8.13.7, 8.14.7, 8.15.7, 8.16.7, 8.17.7, 8.18.7, 10.12.8, 10.13.8, 10.14.8, 10.15.8, 10.16.8, 10.17.8, 10.18.8, 10.19.8, 10.20.8, 10.21.8, 10.22.8, 12.14.10, 12.15.10, 12.16.10, 12.17.10, 12.18.10, 12.19.10, 12.20.10, 12.21.10, 12.22.10, 12.23.10, 12.24.10, 12.25.10, 12.26.10, 15.18.12, 15.19.12, 15.20.12, 15.21.12, 15.22.12, 15.23.12, 15.24.12, 15.25.12, 15.26.12, 15.27.12, 15.28.12, 15.29.12, 15.30.12, 15.31.12, 15.32.12, 15.33.12, 15.34.12, 15.35.12, 18.24.15, 18.25.15, 18.26.15, 18.27.15, 18.28.15, 18.29.15, 18.30.15, 18.31.15, 18.32.15, 18.33.15, 18.34.15, 18.35.15, 18.36.15, 18.37.15, 18.38.15, 18.39.15, 18.40.15, 18.41.15, 18.42.15, при этом допускается изготовление КИМ Мастер CZ промежуточных типоразмеров. Могут оснащаться измерительными системами на базе измерительных головок NV g, NV XTg, NV XTRg, NV XXT.
Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
Особенности и преимущества
Комплектация
Стандартная комплектация:
Дополнительная комплектация (по запросу):
Дополнительная информация
Точность
от ±(0,5+L/500) мкм до ±(2,6+L/250) мкм
Диапазон измерений
от 600×1200×600 мм (X×Y×Z) до 1800×4200×1500 мм (X×Y×Z)
Программное обеспечение
Calypso
Масса, кг
от 1300 до 6020
Габариты (Д×Ш×В), мм
от 1800×1380×2600 до 3250×2800×3660
Страна производства
Россия
Метрологические характеристики
Диапазон измерений по осям X, Y, Z
| Типоразмер Мастер CZ | Диапазон измерений по осям координат, мм | ||
| ось Х | ось Y | ось Z | |
| 6.8.6, 6.9.6, 6.10.6, 6.11.6, 6.12.6 | 0 - 600 | 0 - 1200* | 0 - 600 |
| 8.10.7, 8.11.7, 8.12.7, 8.13.7, 8.14.7, 8.15.7, 8.16.7, 8.17.7, 8.18.7 | 0 - 800 | 0 - 1800* | 0 - 700 |
| 10.12.8, 10.13.8, 10.14.8, 10.15.8, 10.16.8, 10.17.8, 10.18.8, 10.19.8, 10.20.8, 10.21.8, 10.22.8 | 0 - 1000 | 0 - 2200* | 0 - 800 |
| 12.14.10, 12.15.10, 12.16.10, 12.17.10, 12.18.10, 12.19.10, 12.20.10, 12.21.10, 12.22.10, 12.23.10, 12.24.10, 12.25.10, 12.26.10 | 0 - 1200 | 0 - 2600* | 0 - 1000 |
| 15.18.12, 15.19.12, 15.20.12, 15.21.12, 15.22.12, 15.23.12, 15.24.12, 15.25.12, 15.26.12, 15.27.12, 15.28.12, 15.29.12, 15.30.12, 15.31.12, 15.32.12, 15.33.12, 15.34.12, 15.35.12 | 0 - 1500 | 0 - 3500* | 0 - 1200 |
| 18.24.15, 18.25.15, 18.26.15, 18.27.15, 18.28.15, 18.29.15, 18.30.15, 18.31.15, 18.32.15, 18.33.15, 18.34.15, 18.35.15, 18.36.15, 18.37.15, 18.38.15, 18.39.15, 18.40.15, 18.41.15, 18.42.15 | 0 - 1800 | 0 - 4200* | 0 - 1500 |
| * Минимально и максимально возможные значения. Значения диапазона измерений линейных размеров по оси Y указано в индивидуальных паспортах на КИМ. Допускается изготовление КИМ промежуточных типоразмеров с заявленными обязательными метрологическими требованиями. | |||
Метрологические характеристики
| Типоразмер Мастер CZ | Измерительная система | Значение | |||
| MPEЕ, мкм | MPEP1), мкм | MPETHP1), мкм | MPLR01), мкм | ||
| 6.8.6, 6.9.6, 6.10.6, 6.11.6, 6.12.6 | NV g / NV XTg / NV XTRg |
±(0,5+L2)/500)1) ±(0,5+L2)/400)3) |
0,5 | 0,9 | 0,4 |
| NV XXT |
±(0,7+L2)/500)1) ±(0,7+L2)/400)3) |
0,7 | 0,9 | 0,6 | |
| 8.10.7, 8.11.7, 8.12.7, 8.13.7, 8.14.7, 8.15.7, 8.16.7, 8.17.7, 8.18.7 | NV g / NV XTg / NV XTRg |
±(0,9+L2)/350)1) ±(0,9+L2)/250)3) |
0,9 | 1,7 | 0,8 |
| NV XXT |
±(1,1+L2)/350)1) ±(1,1+L2)/250)3) |
1,1 | 1,3 | 1,0 | |
| 10.12.8, 10.13.8, 10.14.8, 10.15.8, 10.16.8, 10.17.8, 10.18.8, 10.19.8, 10.20.8, 10.21.8, 10.22.8 | NV g / NV XTg / NV XTRg |
±(1,2+L2)/350)1) ±(1,2+L2)/250)3) |
1,2 | 1,7 | 1,1 |
| NV XXT |
±(1,4+L2)/350)1) ±(1,4+L2)/250)3) |
1,4 | 1,9 | 1,3 | |
| 12.14.10, 12.15.10, 12.16.10, 12.17.10, 12.18.10, 12.19.10, 12.20.10, 12.21.10, 12.22.10, 12.23.10, 12.24.10, 12.25.10, 12.26.10 | NV g / NV XTg / NV XTRg |
±(1,6+L2)/350)1) ±(1,6+L2)/250)3) |
1,6 | 1,9 | 1,3 |
| NV XXT |
±(1,8+L2)/350)1) ±(1,8+L2)/250)3) |
1,8 | 2,1 | 1,7 | |
| 15.18.12, 15.19.12, 15.20.12, 15.21.12, 15.22.12, 15.23.12, 15.24.12, 15.25.12, 15.26.12, 15.27.12, 15.28.12, 15.29.12, 15.30.12, 15.31.12, 15.32.12, 15.33.12, 15.34.12, 15.35.12 | NV g / NV XTg / NV XTRg |
±(1,9+L2)/350)1) ±(1,9+L2)/250)3) |
1,9 | 2,5 | 1,5 |
| NV XXT |
±(2,1+L2)/350)1) ±(2,1+L2)/250)3) |
2,1 | 2,7 | 1,7 | |
| 18.24.15, 18.25.15, 18.26.15, 18.27.15, 18.28.15, 18.29.15, 18.30.15, 18.31.15, 18.32.15, 18.33.15, 18.34.15, 18.35.15, 18.36.15, 18.37.15, 18.38.15, 18.39.15, 18.40.15, 18.41.15, 18.42.15 | NV g / NV XTg / NV XTRg |
±(2,4+L2)/350)1) ±(2,4+L2)/250)3) |
2,4 | 3,3 | 1,9 |
| NV XXT |
±(2,6+L2)/350)1) ±(2,6+L2)/250)3) |
2,6 | 3,5 | 2,1 | |
|
MPEE – пределы допускаемой абсолютной погрешности при измерении длины. MPEP – погрешность касания при измерении формы сферы. MPETHP – погрешность сканирования при измерении формы сферы. MPLR0 – размах показаний. 1) При температуре окружающего воздуха от +17°С до +23°С и относительной влажности не более 80%. 2) L – числовое значение измеряемой длины в мм. 3) При температуре окружающего воздуха от +16°С до +17°С и свыше от +23°С до +26°С включительно и при наличии системы активной температурной компенсации. |
|||||
Технические характеристики
| Типоразмер Мастер CZ | Габаритные размеры1), мм, не более | Масса1), кг, не более | ||
| длина | ширина | высота | ||
| 6.8.6, 6.9.6, 6.10.6, 6.11.6, 6.12.6 | 1800 | 1380 | 2600 | 1300 |
| 8.10.7, 8.11.7, 8.12.7, 8.13.7, 8.14.7, 8.15.7, 8.16.7, 8.17.7, 8.18.7 | 2250 | 1600 | 3450 | 2900 |
| 10.12.8, 10.13.8, 10.14.8, 10.15.8, 10.16.8, 10.17.8, 10.18.8, 10.19.8, 10.20.8, 10.21.8, 10.22.8 | 2600 | 1800 | 2800 | 3200 |
| 12.14.10, 12.15.10, 12.16.10, 12.17.10, 12.18.10, 12.19.10, 12.20.10, 12.21.10, 12.22.10, 12.23.10, 12.24.10, 12.25.10, 12.26.10 | 2900 | 2200 | 3660 | 4300 |
| 15.18.12, 15.19.12, 15.20.12, 15.21.12, 15.22.12, 15.23.12, 15.24.12, 15.25.12, 15.26.12, 15.27.12, 15.28.12, 15.29.12, 15.30.12, 15.31.12, 15.32.12, 15.33.12, 15.34.12, 15.35.12 | 3100 | 2500 | 3660 | 4800 |
| 18.24.15, 18.25.15, 18.26.15, 18.27.15, 18.28.15, 18.29.15, 18.30.15, 18.31.15, 18.32.15, 18.33.15, 18.34.15, 18.35.15, 18.36.15, 18.37.15, 18.38.15, 18.39.15, 18.40.15, 18.41.15, 18.42.15 | 3250 | 2800 | 3660 | 6020 |
| 1) Максимально возможные значения в зависимости от величины диапазона измерений линейных размеров по оси Y. Значения габаритных размеров и массы указаны в индивидуальных паспортах КИМ. | ||||
