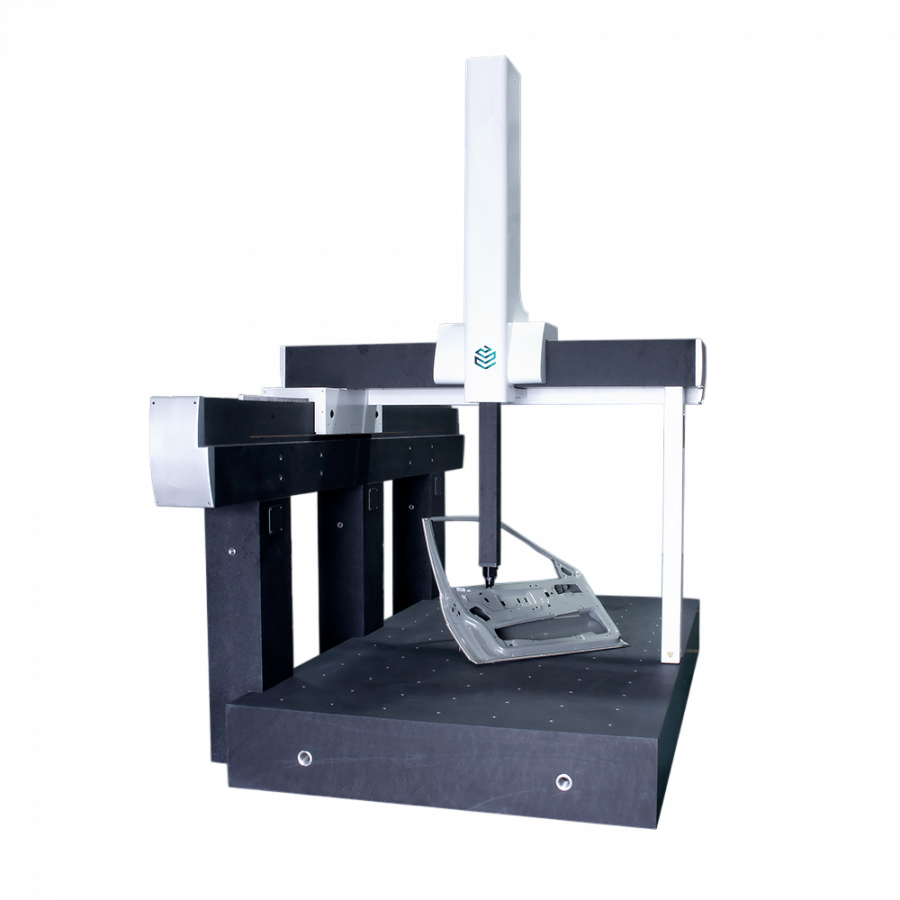

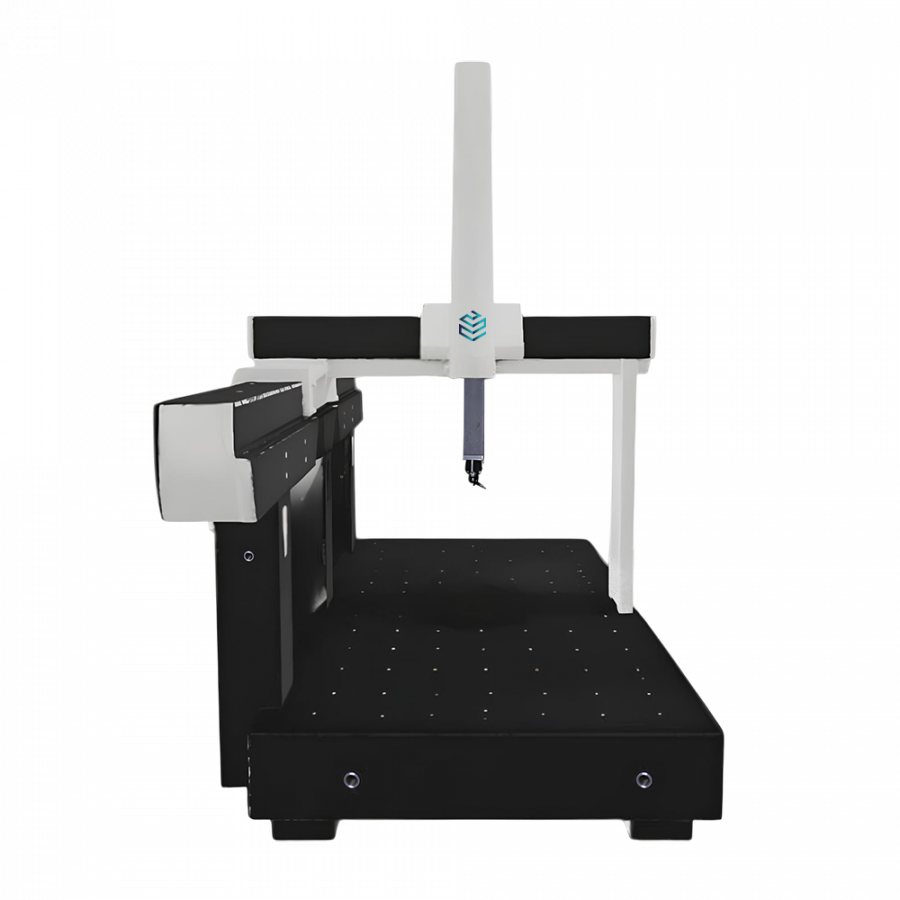

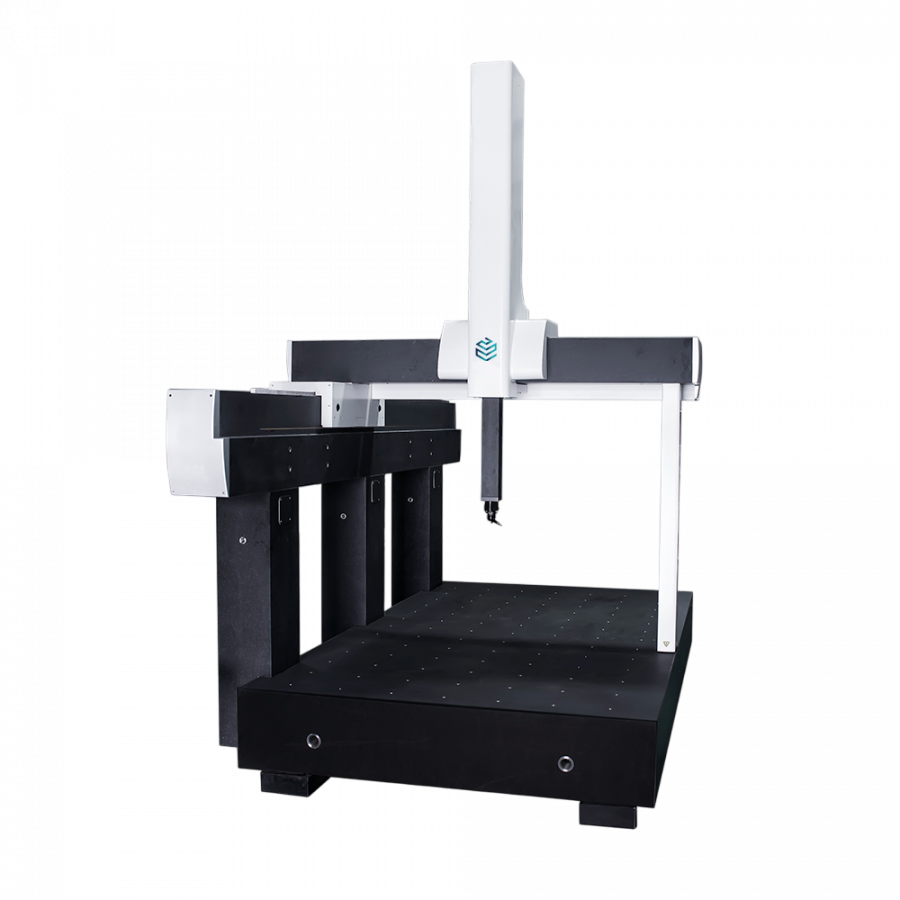

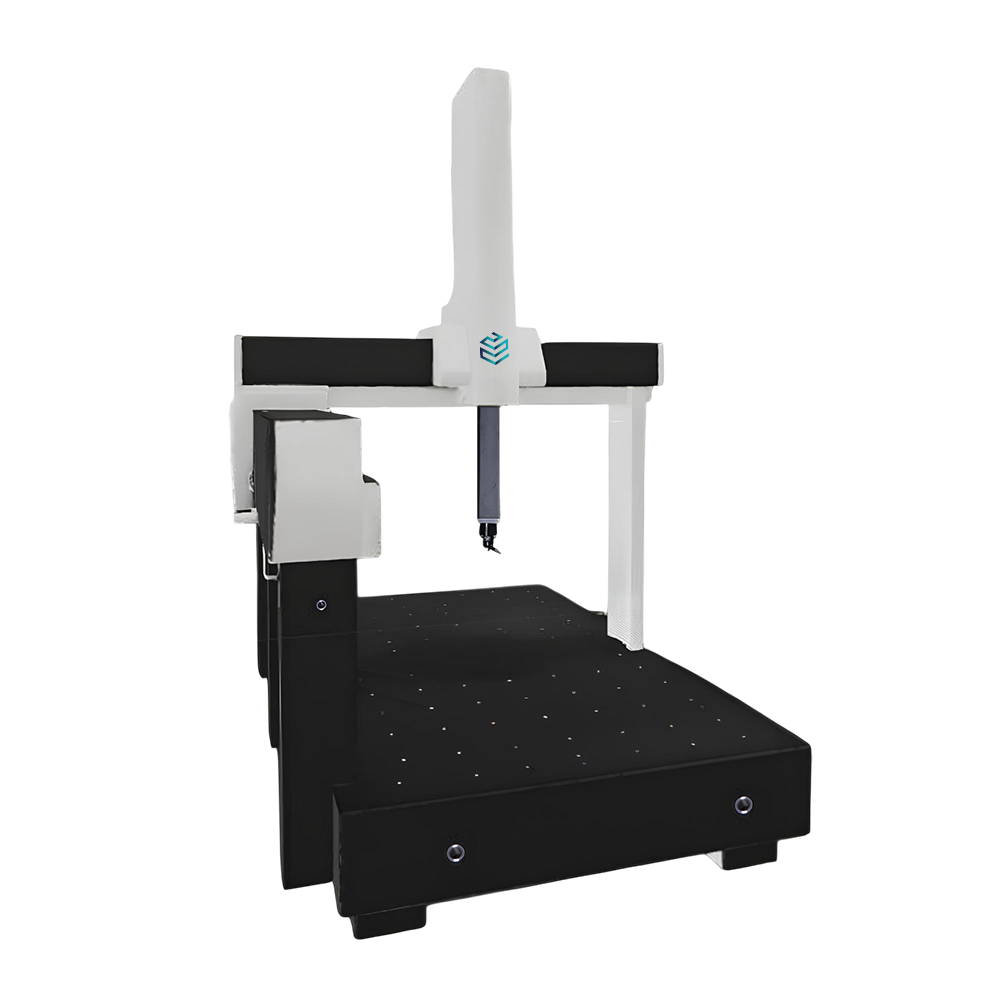

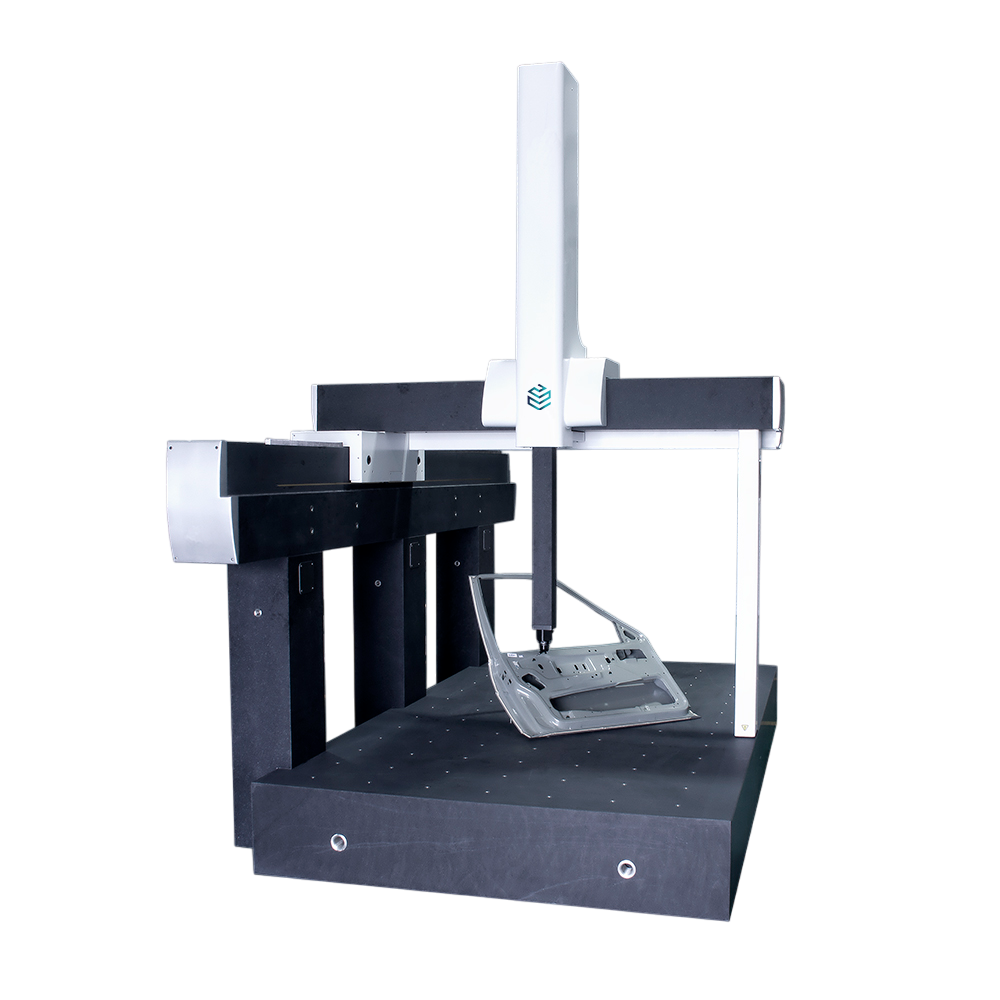

Координатно-измерительная машина Мастер ГРАНД
По запросу
Стационарные координатно-измерительные машины Мастер серии ГРАНД предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей.
Подробности
Стационарные координатно-измерительные машины Мастер серии ГРАНД предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей. Данная серия специально разработана для широкого диапазона контроля заготовок, а её односторонняя приподнятая структура имеет высокую динамику и стабильность, которая полностью удовлетворяет требованиям измерений и проверки качества от автомобильного производства и крупных пресс-форм до точных запасных частей и деталей.
Конструкция машин серии ГРАНД портальная, с неподвижным измерительным столом и боковым приводом портала. Перемещение измерительной системы по осям осуществляется на воздушных подшипниках. Дополнительно КИМ серии ГРАНД могут оснащаться системой температурной компенсации с магнитными температурными датчиками, установленными на осях и выносным датчиком для установки на деталь.
Измерения производятся в ручном и автоматическом режимах. В ручном режиме управление перемещением КИМ по осям осуществляется при помощи пульта управления. В автоматическом режиме – с помощью программного обеспечения, установленного на компьютер.
Координатно-измерительные машины серии ГРАНД изготавливаются в 15 типоразмерах 15.20.12, 15.25.12, 15.30.12, 15.20.15, 15.25.15, 15.30.15, 18.25.12, 18.30.12, 18.25.15, 18.30.15, 20.25.12, 20.30.12, 20.25.15, 20.30.15, 20.40.15 и с тремя исполнениями по точности: А – стандартная, Б – повышенная, В – высокая. Могут оснащаться измерительными системами на базе измерительных головок REVO-2, серии PH10, серии PH, серии MH и измерительными датчиками TP6, TP20, TP200, SP25, SP80, RSP2, RSP3. Дополнительно могут оснащаться датчиками SFP2 (для измерений параметров шероховатости), RVP (бесконтактный датчик), RUP (ультразвуковой датчик для измерений толщины), RTP (датчик измерений температуры).
Оборудование внесено в Государственный реестр средств измерений Российской Федерации - Регистрационный № 90169-23.
Имеют портальную конструкцию с неподвижным измерительным столом и боковым приводом портала.
Диапазон измерений по оси координат Х в зависимости от типоразмера составляет от 0 до 2000 мм, по оси координат Y – от 0 до 4000 мм, а по оси координат Z – от 0 до 1500 мм.
Могут оснащаться измерительными системами на базе измерительных головок REVO-2, серии PH10, серии PH, серии MH и измерительными датчиками TP6, TP20, TP200, SP25, SP80, RSP2, RSP3.
Изготавливаются в 6 максимальных типоразмерах 15.30.12, 15.30.15, 18.30.12, 18.30.15, 20.30.12, 20.40.15.
Типоразмеры изготавливаются в трёх исполнениях (А, Б и В) по точности, где исполнение А имеет стандартную точность, исполнение Б – повышенную точность, а исполнение В – высокую точность.
Габаритные размеры (Д×Ш×В) составляют от 4250×2450×3900 мм до 4250×2950×4500 мм.
Минимальная масса машины составляет 10000 кг, а максимальная – 14200 кг.
Поставляются с программным обеспечением Rational DMIS, с возможностью установки другого ПО на выбор (Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO).
Измерения производятся в ручном и автоматическом режимах.
Возможность проведения высокоточных измерений крупногабаритных деталей с размерами в плоскости XY более 1 м и массой до 4000 кг.
Микропроцессорная векторная система числового управления, для реализации надёжности и оптимальной технологии управления.
Высокоэффективная система пассивной виброизоляции, позволяющая проводить прецизионные измерения при наличии вибрации.
Система температурной компенсации, по умолчанию, для обеспечения более точных и стабильных измерений.
Стационарная полностью закрытая рама с подвижной мостовой конструкцией на неподвижном столе позволяют легко адаптировать КИМ к различным условиям применения.
Для всех осей используются закрытые направляющие, которые предотвращают возможные повреждения, вызванные попаданием пыли, масла или посторонних предметов.
Оборудована системой предотвращения столкновений.
Плавно изменяемая скорость перемещения в диапазоне 0-100% во всех режимах работы.
Дополнительно могут оснащаться поворотным столом и системой температурной компенсации с магнитными температурными датчиками, установленными на осях и выносным датчиком для установки на деталь.
Дополнительно могут оснащаться датчиками SFP2 (для измерений параметров шероховатости), RVP (бесконтактный датчик), RUP (ультразвуковой датчик для измерений толщины), RTP (датчик измерений температуры).
Координатно-измерительная машина Мастер ГРАНД
Программное обеспечение Rational DMIS
USB-ключ к программному обеспечению
Система управления (джойстик, контроллер)
Измерительная система (в зависимости от точности)
Калибровочная сфера
Набор стилусов и магазин смены стилусов
Персональный компьютер с монитором
Техническая документация (руководство по эксплуатации, паспорт и др.).
Система температурной компенсации
Мера геометрических параметров эвольвентных поверхностей
Набор крепёжной оснастки
Дополнительный набор стилусов и переходники к ним
Датчики SFP2, RVP, RUP, RTP
Программное обеспечение Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO (на выбор)
Принтер
Источник бесперебойного питания.
Оборудование внесено в Государственный реестр средств измерений Российской Федерации.
ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
Конструкция машин серии ГРАНД портальная, с неподвижным измерительным столом и боковым приводом портала. Перемещение измерительной системы по осям осуществляется на воздушных подшипниках. Дополнительно КИМ серии ГРАНД могут оснащаться системой температурной компенсации с магнитными температурными датчиками, установленными на осях и выносным датчиком для установки на деталь.
Измерения производятся в ручном и автоматическом режимах. В ручном режиме управление перемещением КИМ по осям осуществляется при помощи пульта управления. В автоматическом режиме – с помощью программного обеспечения, установленного на компьютер.
Координатно-измерительные машины серии ГРАНД изготавливаются в 15 типоразмерах 15.20.12, 15.25.12, 15.30.12, 15.20.15, 15.25.15, 15.30.15, 18.25.12, 18.30.12, 18.25.15, 18.30.15, 20.25.12, 20.30.12, 20.25.15, 20.30.15, 20.40.15 и с тремя исполнениями по точности: А – стандартная, Б – повышенная, В – высокая. Могут оснащаться измерительными системами на базе измерительных головок REVO-2, серии PH10, серии PH, серии MH и измерительными датчиками TP6, TP20, TP200, SP25, SP80, RSP2, RSP3. Дополнительно могут оснащаться датчиками SFP2 (для измерений параметров шероховатости), RVP (бесконтактный датчик), RUP (ультразвуковой датчик для измерений толщины), RTP (датчик измерений температуры).
Оборудование внесено в Государственный реестр средств измерений Российской Федерации - Регистрационный № 90169-23.
Преимущества
Комплектация
Стандартная комплектация:
Дополнительная комплектация (по запросу):
Дополнительная информация
Точность
от ±(2,9+L/380) мкм до ±(5,0+L/300) мкм
Диапазон измерений
от 1500×3000×1200 мм (XYZ) до 2000×4000×1500 мм (XYZ)
Программное обеспечение
Rational DMIS, Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO
Масса, кг
от 10000 до 14200
Габариты (Д×Ш×В), мм
от 4250×2450×3900 до 4250×2950×4500
Страна производства
Россия
Метрологические характеристики
Диапазон измерений по осям X, Y, Z
| Типоразмер Мастер ГРАНД | Диапазон измерений по осям координат, мм | ||
| ось Х | ось Y | ось Z | |
| 15.20.12, 15.25.12, 15.30.12 | 0 - 1500 | 0 - 30001) | 0 - 1200 |
| 15.20.15, 15.25.15, 15.30.15 | 0 - 1500 | 0 - 30001) | 0 - 1500 |
| 18.25.12, 18.30.12 | 0 - 1800 | 0 - 30001) | 0 - 1200 |
| 18.25.15, 18.30.15 | 0 - 1800 | 0 - 30001) | 0 - 1500 |
| 20.25.12, 20.30.12 | 0 - 2000 | 0 - 30001) | 0 - 1200 |
| 20.25.15, 20.30.15, 20.40.15 | 0 - 2000 | 0 - 40001) | 0 - 1500 |
| 1) Минимально и максимально возможные значения. Значения диапазона измерений линейных размеров по оси Y указано в индивидуальных паспортах на КИМ. Допускается изготовление КИМ промежуточных типоразмеров с заявленными обязательными метрологическими требованиями. | |||
Метрологические характеристики
| Типоразмер Мастер ГРАНД | Измерительная система | Значение | |||
| MPEЕ, мкм | MPEP1), мкм | MPETHP1), мкм | MPLR01), мкм | ||
| 15.20.12 А, 15.25.12 А, 15.30.12 А | TP20 |
±(3,9+L2)/300)1) ±(3,9+L2)/200)3) |
3,9 | - | 3,2 |
| TP200 |
±(3,7+L2)/300)1) ±(3,7+L2)/200)3) |
3,7 | - | 3,1 | |
| SР25М / SP80 |
±(3,4+L2)/300)1) ±(3,4+L2)/200)3) |
3,4 | 5,0 | 2,8 | |
| RSP 2 |
±(3,7+L2)/300)1) ±(3,7+L2)/200)3) |
3,7 | 5,2 | 3,1 | |
| RSP 3 |
±(3,4+L2)/300)1) ±(3,4+L2)/200)3) |
3,4 | 5,0 | 2,8 | |
| 15.20.12 Б, 15.25.12 Б, 15.30.12 Б | TP20 |
±(3,6+L2)/350)1) ±(3,6+L2)/250)3) |
3,6 | - | 3,0 |
| TP200 |
±(3,4+L2)/350)1) ±(3,4+L2)/250)3) |
3,4 | - | 2,8 | |
| SР25М / SP80 |
±(3,1+L2)/350)1) ±(3,1+L2)/250)3) |
3,1 | 4,6 | 2,6 | |
| RSP 2 |
±(3,4+L2)/350)1) ±(3,4+L2)/250)3) |
3,4 | 4,8 | 2,8 | |
| RSP 3 |
±(3,1+L2)/350)1) ±(3,1+L2)/250)3) |
3,1 | 4,6 | 2,6 | |
| 15.20.12 В, 15.25.12 В, 15.30.12 В | TP20 |
±(3,3+L2)/380)1) ±(3,3+L2)/280)3) |
3,3 | - | 2,7 |
| TP200 |
±(3,1+L2)/380)1) ±(3,1+L2)/280)3) |
3,1 | - | 2,6 | |
| SР25М / SP80 |
±(2,9+L2)/380)1) ±(2,9+L2)/280)3) |
2,9 | 4,3 | 2,4 | |
| RSP 2 |
±(3,1+L2)/380)1) ±(3,1+L2)/280)3) |
3,1 | 4,5 | 2,6 | |
| RSP 3 |
±(2,9+L2)/380)1) ±(2,9+L2)/280)3) |
2,9 | 4,3 | 2,4 | |
| 15.20.15 А, 15.25.15 А, 15.30.15 А | TP20 |
±(4,2+L2)/300)1) ±(4,2+L2)/200)3) |
4,2 | - | 3,5 |
| TP200 |
±(4,0+L2)/300)1) ±(4,0+L2)/200)3) |
4,0 | - | 3,3 | |
| SР25М / SP80 |
±(3,7+L2)/300)1) ±(3,7+L2)/200)3) |
3,7 | 5,4 | 3,1 | |
| RSP 2 |
±(4,0+L2)/300)1) ±(4,0+L2)/200)3) |
4,0 | 5,6 | 3,3 | |
| RSP 3 |
±(3,7+L2)/300)1) ±(3,7+L2)/200)3) |
3,7 | 5,4 | 3,1 | |
| 15.20.15 Б, 15.25.15 Б, 15.30.15 Б | TP20 |
±(3,9+L2)/350)1) ±(3,9+L2)/250)3) |
3,9 | - | 3,2 |
| TP200 |
±(3,7+L2)/350)1) ±(3,7+L2)/250)3) |
3,7 | - | 3,1 | |
| SР25М / SP80 |
±(3,4+L2)/350)1) ±(3,4+L2)/250)3) |
3,4 | 5,0 | 2,8 | |
| RSP 2 |
±(3,7+L2)/350)1) ±(3,7+L2)/250)3) |
3,7 | 5,2 | 3,1 | |
| RSP 3 |
±(3,4+L2)/350)1) ±(3,4+L2)/250)3) |
3,4 | 5,0 | 2,8 | |
| 15.20.15 В, 15.25.15 В, 15.30.15 В | TP20 |
±(3,6+L2)/380)1) ±(3,6+L2)/280)3) |
3,6 | - | 3,0 |
| TP200 |
±(3,4+L2)/380)1) ±(3,4+L2)/280)3) |
3,4 | - | 2,8 | |
| SР25М / SP80 |
±(3,2+L2)/380)1) ±(3,2+L2)/280)3) |
3,2 | 4,7 | 2,6 | |
| RSP 2 |
±(3,4+L2)/380)1) ±(3,4+L2)/280)3) |
3,4 | 4,9 | 2,8 | |
| RSP 3 |
±(3,2+L2)/380)1) ±(3,2+L2)/280)3) |
3,2 | 4,7 | 2,6 | |
| 18.25.12 А, 18.30.12 А | TP20 |
±(4,5+L2)/300)1) ±(4,5+L2)/200)3) |
4,5 | - | 3,7 |
| TP200 |
±(4,3+L2)/300)1) ±(4,3+L2)/200)3) |
4,3 | - | 3,6 | |
| SР25М / SP80 |
±(3,9+L2)/300)1) ±(3,9+L2)/200)3) |
3,9 | 5,7 | 3,2 | |
| RSP 2 |
±(4,3+L2)/300)1) ±(4,3+L2)/200)3) |
4,3 | 5,9 | 3,6 | |
| RSP 3 |
±(3,9+L2)/300)1) ±(3,9+L2)/200)3) |
3,9 | 5,7 | 3,2 | |
| 18.25.12 Б, 18.30.12 Б | TP20 |
±(4,2+L2)/350)1) ±(4,2+L2)/250)3) |
4,2 | - | 3,5 |
| TP200 |
±(4,0+L2)/350)1) ±(4,0+L2)/250)3) |
4,0 | - | 3,3 | |
| SР25М / SP80 |
±(3,7+L2)/350)1) ±(3,7+L2)/250)3) |
3,7 | 5,4 | 3,1 | |
| RSP 2 |
±(4,0+L2)/350)1) ±(4,0+L2)/250)3) |
4,0 | 5,6 | 3,3 | |
| RSP 3 |
±(3,7+L2)/350)1) ±(3,7+L2)/250)3) |
3,7 | 5,4 | 3,1 | |
| 18.25.12 В, 18.30.12 В | TP20 |
±(3,9+L2)/380)1) ±(3,9+L2)/280)3) |
3,9 | - | 3,2 |
| TP200 |
±(3,7+L2)/380)1) ±(3,7+L2)/280)3) |
3,7 | - | 3,1 | |
| SР25М / SP80 |
±(3,5+L2)/380)1) ±(3,5+L2)/280)3) |
3,5 | 5,1 | 2,9 | |
| RSP 2 |
±(3,7+L2)/380)1) ±(3,7+L2)/280)3) |
3,7 | 5,3 | 3,1 | |
| RSP 3 |
±(3,5+L2)/380)1) ±(3,5+L2)/280)3) |
3,5 | 5,1 | 2,9 | |
| 18.25.15 А, 18.30.15 А | TP20 |
±(4,8+L2)/300)1) ±(4,8+L2)/200)3) |
4,8 | - | 4,0 |
| TP200 |
±(4,6+L2)/300)1) ±(4,6+L2)/200)3) |
4,6 | - | 3,8 | |
| SР25М / SP80 |
±(4,2+L2)/300)1) ±(4,2+L2)/200)3) |
4,2 | 6,2 | 3,5 | |
| RSP 2 |
±(4,6+L2)/300)1) ±(4,6+L2)/200)3) |
4,6 | 6,4 | 3,8 | |
| RSP 3 |
±(4,2+L2)/300)1) ±(4,2+L2)/200)3) |
4,2 | 6,2 | 3,5 | |
| 18.25.15 Б, 18.30.15 Б | TP20 |
±(4,5+L2)/350)1) ±(4,5+L2)/250)3) |
4,5 | - | 3,7 |
| TP200 |
±(4,3+L2)/350)1) ±(4,3+L2)/250)3) |
4,3 | - | 3,6 | |
| SР25М / SP80 |
±(4,0+L2)/350)1) ±(4,0+L2)/250)3) |
4,0 | 5,9 | 3,3 | |
| RSP 2 |
±(4,3+L2)/350)1) ±(4,3+L2)/250)3) |
4,3 | 6,1 | 3,6 | |
| RSP 3 |
±(4,0+L2)/350)1) ±(4,0+L2)/250)3) |
4,0 | 5,9 | 3,3 | |
| 18.25.15 В, 18.30.15 В | TP20 |
±(4,2+L2)/380)1) ±(4,2+L2)/280)3) |
4,2 | - | 3,5 |
| TP200 |
±(4,0+L2)/380)1) ±(4,0+L2)/280)3) |
4,0 | - | 3,3 | |
| SР25М / SP80 |
±(3,8+L2)/380)1) ±(3,8+L2)/280)3) |
3,8 | 5,6 | 3,1 | |
| RSP 2 |
±(4,0+L2)/380)1) ±(4,0+L2)/280)3) |
4,0 | 5,8 | 3,3 | |
| RSP 3 |
±(3,8+L2)/380)1) ±(3,8+L2)/280)3) |
3,8 | 5,6 | 3,1 | |
| 20.25.12 А, 20.30.12 А | TP20 |
±(4,8+L2)/300)1) ±(4,8+L2)/200)3) |
4,8 | - | 4,0 |
| TP200 |
±(4,6+L2)/300)1) ±(4,6+L2)/200)3) |
4,6 | - | 3,8 | |
| SР25М / SP80 |
±(4,2+L2)/300)1) ±(4,2+L2)/200)3) |
4,2 | 6,2 | 3,5 | |
| RSP 2 |
±(4,6+L2)/300)1) ±(4,6+L2)/200)3) |
4,6 | 6,4 | 3,8 | |
| RSP 3 |
±(4,2+L2)/300)1) ±(4,2+L2)/200)3) |
4,2 | 6,2 | 3,5 | |
| 20.25.12 Б, 20.30.12 Б | TP20 |
±(4,5+L2)/350)1) ±(4,5+L2)/250)3) |
4,5 | - | 3,7 |
| TP200 |
±(4,3+L2)/350)1) ±(4,3+L2)/250)3) |
4,3 | - | 3,6 | |
| SР25М / SP80 |
±(4,0+L2)/350)1) ±(4,0+L2)/250)3) |
4,0 | 5,9 | 3,3 | |
| RSP 2 |
±(4,3+L2)/350)1) ±(4,3+L2)/250)3) |
4,3 | 6,1 | 3,6 | |
| RSP 3 |
±(4,0+L2)/350)1) ±(4,0+L2)/250)3) |
4,0 | 5,9 | 3,3 | |
| 20.25.12 В, 20.30.12 В | TP20 |
±(4,2+L2)/380)1) ±(4,2+L2)/280)3) |
4,2 | - | 3,5 |
| TP200 |
±(4,0+L2)/380)1) ±(4,0+L2)/280)3) |
4,0 | - | 3,3 | |
| SР25М / SP80 |
±(3,8+L2)/380)1) ±(3,8+L2)/280)3) |
3,8 | 5,6 | 3,1 | |
| RSP 2 |
±(4,0+L2)/380)1) ±(4,0+L2)/280)3) |
4,0 | 5,8 | 3,3 | |
| RSP 3 |
±(3,8+L2)/380)1) ±(3,8+L2)/280)3) |
3,8 | 5,6 | 3,1 | |
| 20.25.15 А, 20.30.15 А, 20.40.15 А | TP20 |
±(5,0+L2)/300)1) ±(5,0+L2)/200)3) |
5,0 | - | 4,1 |
| TP200 |
±(4,8+L2)/300)1) ±(4,8+L2)/200)3) |
4,8 | - | 4,0 | |
| SР25М / SP80 |
±(4,4+L2)/300)1) ±(4,4+L2)/200)3) |
4,4 | 6,5 | 3,6 | |
| RSP 2 |
±(4,8+L2)/300)1) ±(4,8+L2)/200)3) |
4,8 | 6,7 | 4,0 | |
| RSP 3 |
±(4,4+L2)/300)1) ±(4,4+L2)/200)3) |
4,4 | 6,5 | 3,6 | |
| 20.25.15 Б, 20.30.15 Б, 20.40.15 Б | TP20 |
±(4,7+L2)/350)1) ±(4,7+L2)/250)3) |
4,7 | - | 3,9 |
| TP200 |
±(4,5+L2)/350)1) ±(4,5+L2)/250)3) |
4,5 | - | 3,7 | |
| SР25М / SP80 |
±(4,2+L2)/350)1) ±(4,2+L2)/250)3) |
4,2 | 6,2 | 3,5 | |
| RSP 2 | ±(4,5+L2)/350)1) ±(4,5+L2)/250)3) | 4,5 | 6,4 | 3,7 | |
| RSP 3 |
±(4,2+L2)/350)1) ±(4,2+L2)/250)3) |
4,2 | 6,2 | 3,5 | |
| 20.25.15 В, 20.30.15 В, 20.40.15 В | TP20 |
±(4,4+L2)/380)1) ±(4,4+L2)/280)3) |
4,4 | - | 3,6 |
| TP200 |
±(4,2+L2)/380)1) ±(4,2+L2)/280)3) |
4,2 | - | 3,5 | |
| SР25М / SP80 |
±(4,0+L2)/380)1) ±(4,0+L2)/280)3) |
4,0 | 5,9 | 3,3 | |
| RSP 2 |
±(4,2+L2)/380)1) ±(4,2+L2)/280)3) |
4,2 | 6,1 | 3,5 | |
| RSP 3 |
±(4,0+L2)/380)1) ±(4,0+L2)/280)3) |
4,0 | 5,9 | 3,3 | |
|
MPEE – пределы допускаемой абсолютной погрешности при измерении длины. MPEP – погрешность касания при измерении формы сферы. MPETHP – погрешность сканирования при измерении формы сферы. MPLR0 – размах показаний. 1) При температуре окружающего воздуха от +17°С до +23°С и относительной влажности не более 80%. 2) L – числовое значение измеряемой длины в мм. 3) При температуре окружающего воздуха от +16°С до +17°С и свыше от +23°С до +26°С включительно и при наличии системы активной температурной компенсации. |
|||||
Технические характеристики
| Типоразмер Мастер ГРАНД | Габаритные размеры1), мм, не более | Масса1), кг, не более | ||
| длина | ширина | высота | ||
| 15.20.12, 15.25.12, 15.30.12 | 4250 | 2450 | 3900 | 10000 |
| 15.20.15, 15.25.15, 15.30.15 | 4250 | 2450 | 4500 | 11000 |
| 18.25.12, 18.30.12 | 4250 | 2750 | 3900 | 13000 |
| 18.25.15, 18.30.15 | 4250 | 2750 | 4500 | 13300 |
| 20.25.12, 20.30.12 | 4250 | 2950 | 3900 | 13900 |
| 20.25.15, 20.30.15, 20.40.15 | 4250 | 2950 | 4500 | 14200 |
| 1) Максимально возможные значения в зависимости от величины диапазона измерений линейных размеров по оси Y. Значения габаритных размеров и массы указаны в индивидуальных паспортах КИМ. | ||||
Статьи
Программное обеспечение
Совмещение CAD-модели с реальным объектом измерения в программном обеспечении Visual DMIS
Visual DMIS – это модульное программное обеспечение для координатно-измерительных машин (КИМ), которое используется для измерения и оценки сложных геометрических объектов. Оно обеспечивает решение метрологических задач любой сложности, включая интеграцию в автоматизированные производственные системы.
Вам может понравиться
Госреестр СИ РФ
Госреестр СИ РФ
Рекомендуем
Госреестр СИ РФ
